TE 회로 보호 사업부의 MHP 기술, 스마트 액티베이션 기능 제공

TE 커넥티비티의 사업부인 TE 회로 보호(회로 보호 사업부 대표 김원오 전무, www.te.com)가 스마트 액티베이션 (SA) 기능을 가진 새로운 MHP (Metal Hybrid PPTC) 소자를 발표했다. 이 MHP-SA 소자는 리셋 가능한 저비용의 공간 절약 솔루션으로서 기존의 일반적인 방식의 고출력 리튬 배터리와 모듈 애플리케이션 보호 제품의 대안을 제공한다. 이 소자는 충전용 전동 공구, e-스쿠터, 경전기차 (LEV)와 대기 전력 및 에너지 저장 시스템(ESS) 등에 적용된다.

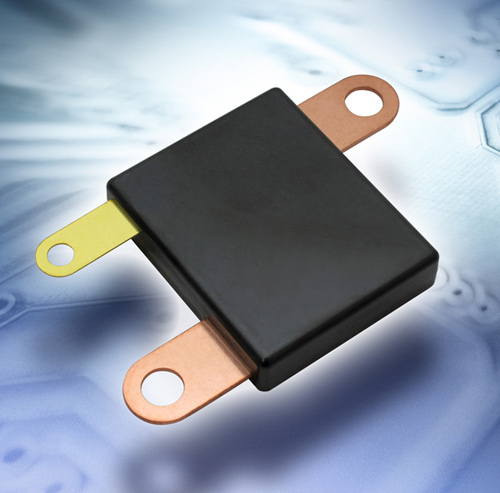

▲ MHP-SA

이 MHP-SA 제품은 정교한 배터리 관리 시스템의 일부로서 전자 기기들과 연동하여 대형 멀티 셀 배터리 팩과 모듈의 과충전 보호를 돕는다. 이 "스마트 액티베이션" 기능은 외부 액티베이션을 가능하게 하는 별도의 추가 단자의 신호를 통해서 이루어진다.

일반적으로 배터리 시스템 내의 IC 는 배터리 시스템의 온도, 전류, 전압을 추적 관리하면서 이상이 감지되는 경우 FET동작시켜서 MHP-SA 내부의 히터 부품(PPTC)을 가열하고 이에 따라 내부의 바이메탈이 활성화한다. 그 이후에는 바이메탈 접속이 개방되어 주 전원 라인의 접속이 차단된다.    곧 출시 예정인 이 제품군의 첫 번째 시리즈인 MHP-SA50-400-M5 소자는 최대 50A/400VDC 정격을 가지며 사용 가능 전류는 50A이다.

MHP 기술은 PPTC(parallel with a polymeric positive temperature coefficient) 소자와 병렬로 바이메탈 보호기를 결합하는 하이브리드 회로 보호 소자 기술을 이용한다. 반복 사용이 가능한 MHP 기술은 아크를 억제하는 특성을 지니면서도 대형의 DC 퓨즈 등 여러 가지 보호 기기에 비해 작은 크기와 얇은 폼 팩터를 제공한다.

MHP-SA 소자는 주 전원 라인을 차단하기 위해 작은 용량의 FET를 이용하기 때문에 설계 비용 절감을 도와준다. 또한 반복 사용이 가능하기 때문에 돌입 전류에 대하여 과다한 여유치를 고려할 필요가 없다. 이로 인해 설계자들은 더 크고 더 비싼 DC 퓨즈를 MHP-SA 소자로 대체할 수 있다.

TE 회로 보호 사업부의 글로벌 배터리 시장 매니저인 타이 바우만(Ty Bowman)은 "대전류 방전 배터리 애플리케이션에 적용된 회로 보호 솔루션들은 아직 거의 없으며, 전통적인 회로 보호 기술은 크고 복잡하거나 비싸지는 경향이 있다"라며 " MHP-SA 소자는 종래의 회로 보호  방식으로 불가능한 멀티 셀 배터리 팩 설계를 가능케 한다.  MHP-SA 소자는 배터리 팩 설계자와 제조 업체에게 공간을 최적화하고 비용을 절감하며 안전성을 강화시키는 미래의 배터리 안전성 요구 사항을 충족시키는 매우 휼륭한 과충전 보호 솔루션을 제공한다"고 언급했다.

보다 자세한 정보나 기술 지원은 800-227-7040에 문의하거나 www.circuitprotection.com 에서 확인할 수 있다.
