오스트리아마이크로시스템즈, 신기능 14비트 마그네틱 인코더 IC 발표

아날로그 IC 제조 및 설계 업체인 오스트리아마이크로시스템즈(지사장 이종덕)가 마이크로 컨트롤러 기반 애플리케이션에서 더 쉽게 정확하고 안정적인 각도 측정을 하게 하는 신기능의 14비트 마그네틱 인코더 IC인 AS5048을 발표했다.

PWM 출력 및 SPI 이나 I2C 인터페이스 중 하나를 제공하는 AS5048은 호스트 마이크로 컨트롤러에 정확한 각도 측정을 제공한다. 이 애플리케이션의 정확한 기계적 설계는 센서 IC및 이에 대응하는 양극 자석을 초기 정렬할 필요가 없게 한다. 대신 '제로 위치'는 특별한 프로그래밍 소자 없이도 간단한 SPI 혹은 I2C 커맨드를 통해 조립 시 AS5048 마그네틱 인코더에 프로그램 된다.

AS5048은 센서 IC및 이에 대응하는 자석 사이의 정렬 불량과 공기 갭의 변화뿐 아니라 -40°C에서 +150°C의 온도 변화에 높은 내성을 지닌다.

AS5048마그네틱 로터리 인코더는 오스트리아마이크로시스템즈의 마그네틱 로터리 인코더 제품군의 이전 제품들 보다 더 정밀한 측정값을 가능케 하는데 특히14비트의 측정 엔진은 0.0219°에 이르는 해상도를 제공한다. 이 제품은 호스트 마이크로 컨트롤러에서 구현되는 선형화와 함께 에버리징 기능으로 인해 0.05°까지 정확한 각도 측정을 가능케 한다.

이 제품은 또한 매우 민감한 아날로그 회로 생산을 위한 오스트리아 그라츠 소재 오스트리아마이크로 시스템즈의 웨이퍼 팹에 의해 개발된 독점 제조 공정을 이용해 생산된다. 고감도의 이 IC는 30mT 정도로 약한 자기장에서도 안정적으로 동작하므로 페라이트 등 저가의 자석과도 함께 사용될 수 있다.

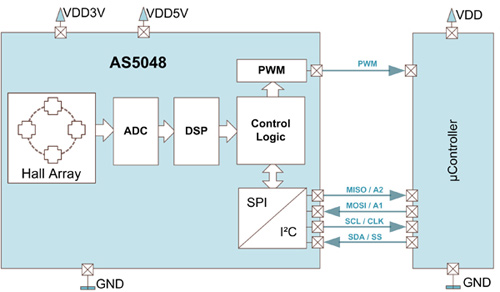

▲ AS5048 블록다이어그램

오스트리아마이크로시스템즈가 생산, 판매하고 있는 기존의 마그네틱 인코더와 마찬가지로 이 새로운 소자는 IC의 집적된 홀 센서와 신호 처리 회로의 독특한 디자인으로 인해 외부 자계(stray magnetic fields)로 부터의 간섭을 확실히 제거한다. 이로 인해 이 제품은 전기적, 자기적 잡음이 있는 산업과 의료 환경에서 사용하기에 이상적이다.

내장 전압 레귤레이터는 AS5048이 3.3V나 5V 서플라이 중 하나로 동작할 수 있도록 해준다. 이 제품은 14 핀 TSSOP 패키지로 제공되는데 여러 개의 소자들이 시리얼 데이터 통신을 위해 데이지 체인(daisy-chained) 방식으로 연결될 수 있다.

오스트리아마이크로시스템즈의 마케팅 매니저인 알프레드 빈더(Alfred Binder)는 "오스트리아 마이크로시스템즈는 수 천의 고객사들에게 오랫동안 마그네틱 인코더를 공급해왔는데 이를 통해 고객사들로부터의 당사의 제품에 대한 피드백에 기반한 매우 매력적인 제품을 이번에 출시하게 되었다. 이 제품은 당사가 보유한 기존의 모든 마그네틱 인코더 제품과 마찬가지로 정확하고 견고하며 최종 제품에서 조립이 쉬울 뿐 아니라 마이크로 컨트롤러 기반의 설계에서도 더 쉽게 구현할 수 있다"고 언급했다.

AS5048 마그네틱 로터리 인코더 IC는 현재 생산이 가능하며, AS5048에 관한 보다 자세한 정보는 www.austriamicrosystems.com/Magnetic-Encoders/AS5048 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
