아바고테크놀로지스, 업계 최저 동작 전력 소비하는
와이드바디 10 MBd 디지털 CMOS 옵토커플러 출시

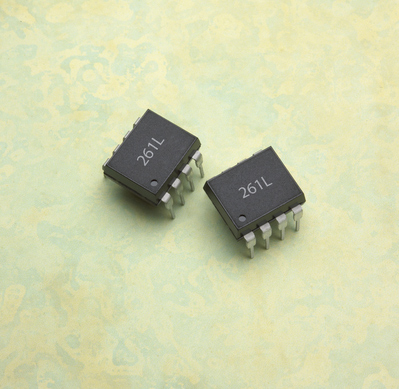

통신 및 산업 응용 분야에 필요한 아날로그 인터페이스 부품을 공급하고 있는 아바고테크놀로지스코리아(대표 전성민, www.avagotech.com)는 초저전력 10 MBd 디지털 CMOS 옵토커플러(모델명 ACNW261L)를 발표했다. ACNW261L은 시장에 출시된 기존의 다른 10 MBd급 제품들과 비교해 볼 때 전력 소비량이 낮으며 고전압 절연 요건에 맞게 설계된 특징을 가지고 있다고 회사측은 설명했다.

재생 에너지 발전 시스템, 산업, 의료 장비 및 전기 장비 등 가혹한 환경의 응용 분야에서는 전력 소비량이 낮고 절연 전압이 높아야 하며 동시에 10 MBd의 내부 시스템 통신 속도도 무리 없이 지원해야 한다. 이번에 출시된 ACNW261L은 보강된 절연 전압이 1414 VPEAK으로 기존의 10 MBd 옵토커플러 중 전력 소비량이 가장 낮은 옵토커플러이다. 공급 전류는 –40°C ~ 105°C 온도 범위에서 1.5mA 미만 수준이다. 동작 전압은3.3V 및 5.0V모두를 지원하며 입력 LED 전류는 4mA가 되도록 낮게 설계되었다.

ACNW261L은 5,000 VRMS의 입력-출력 절연 전압을 자랑한다. 이 옵토커플러는 보강된 절연성을 갖추고 있어 1414 VPEAK의 IEC 607475-5-5 동작 전압 요건, 내부 간극 1mm, 외부 연면 거리 10mm 및 외부 간극 9.6mm를 충족시킨다. ACNW261L은 내부 패러데이 차폐를 이용하여 1,000V의 통상 전압에서 최소 20 kV/μs, 보통 35 kV/μs의 탁월한 과출력 제거 성능을 발휘한다.

이 제품은 –40°C ~ 105°C의 온도 범위에서 시스템의 탁월한 전기적, 통신 기능을 보장하면서도 다양한 기능을 제공하므로 시스템의 신뢰도를 높여주며 다양한 분야에 적용된다. 활성 핀을 통해 CMOS 출력단을 고임피던스 상태로 설정하는 이 제품은 버스 인터페이스의 융통성 있는 설계가 가능하다. 또한 이 제품은 슬루 레이트(Slew rate) 제어를 통해 다양한 온도 및 동작 조건에서 안정적인 출력 신호의 상승 및 하강 시간을 보장하므로 병렬 인터페이스가 필요한 곳에 매우 중요한 역할을 한다. ACNW261L는 3.3V 또는 5.0V 전원 공급 전압에서 동작한다.

아바고테크놀로지스는 0.5mm 내부 간극 단채널 옵토커플러인 ACPL-C61L도 바로 출시할 예정이다. 이 제품은 8핀의 소형 SSO-8 패키지로 제공되며 보강 절연 작동 전압은 1,230 VPEAK이고 외부 연면 거리 및 간극은 8mm이다. 이 옵토커플러는 초저전력 10 MBd 디지털 CMOS 옵토커플러 제품군을 보완하는 제품이다.

ACNW261L의 응용 분야로는 CAN 버스, RS232, RS485, I2C, 디지털 Fieldbus 및 아날로그-디지털/디지털-아날로그 컨버터 인터페이스 등이 있다. 내부 간극이 1mm인 이 제품은 또한 의료 장비 표준 IEC 60601-1 개정판 3 의 요구조건을 충족하므로 의료 장비 공급업체들에게도 좋은 솔루션이 될 수 있다. ACNW261L 단채널 옵토커플러는 현재 폭이 400-mil인 8핀 듀얼 인라인(DIP-8) 패키지로 제공된다.

김원영 기자 goora@noteforum.co.kr
