리니어 테크놀로지, 45V, 2.3A LED 드라이버 출시

리니어 테크놀로지 코리아(대표 홍사곽, www.linear.com)는 H급 버전의 LT3518을 출시한다고 밝혔다. LT3518은 하이사이드 전류 센스 DC/DC 컨버터로서, 정전류로 고전류 LED를 구동하기 위해 설계되었다. 이 제품은 3V ~ 30V의 입력 전압 범위에서 동작하며 40V까지 과도전압 보호 기능을 제공하므로 자동차, 산업 및 건축 조명 같은 다양한 애플리케이션에 이상적이다.

H급 버전은 E 급 및 I급 버전의 최대 접합 온도가 125˚C인 점과 비교해 최대 접합 온도 150˚C로 동작한다. E, I 및 H급의 모든 전기적 스펙은 동일하다. H급 부품들은 150˚C의 최대 접합 온도에서 테스트되며 보장된다. 이 제품들은 주변 온도가 높을 수 있는 자동차 및 산업용 애플리케이션에 이상적이다.

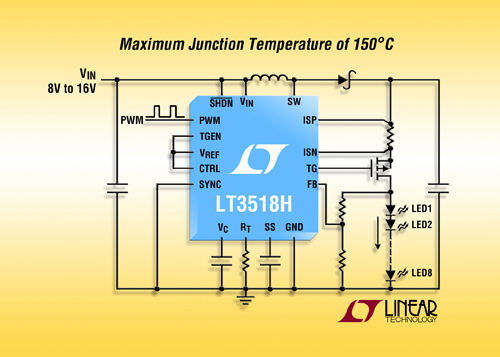

LT3518은 12V 입력에서 최대 8개의 300mA 백색 LED를 구동할 수 있으며, 자동차 디스플레이 백라이팅 같은 애플리케이션에 매우 적합하다. LT3518은 LED의 하이사이드에서 출력 전류를 감지하여, 벅, 벅부스트, 또는 부스트 구성을 가능하게 한다. 이 제품은 4mm x 4mm QFN 패키지 형태로 제공되며, 부스트 모드에서 최고 90%의 효율을 제공한다. LT3518은 트루컬러 PWM(True Color PWM™  디밍(dimming)을 사용하며,  3,000:1 이상의 디밍 범위에서 균일한 LED 컬러를 제공한다. 그 보다 적은 디밍을 처리하기 위해서는, CTRL 핀을 사용하여 10:1의 아날로그 디밍을 제공한다. 이 제품은 고정 주파수 및 전류 모드 아키텍처를 이용해 공급 및 출력 전압 범위가 넓어도 안정적인 동작을 보장한다. 또한 주파수 조절 핀을 통해 사용자는 250kHz ~ 2.5MHz 범위에서 주파수를 프로그램할 수 있어 효율을 최대화하면서 외부 부품 크기를 최소화시킨다.

리니어 테크놀로지 코리아가 공개한 LT3518H 의 주요 특징은 다음과 같다.

• 150°C 최대 접합 온도
• 3,000:1 트루 컬러 PWMTM 디밍 비율
• 2.3A, 45V 내부 스위치
• 100mV 하이사이드 전류 센스
• 오픈 LED 보호 기능
• 조절 주파수: 250kHz ~ 2.5MHz
• 폭넓은 입력 전압 범위:
• 3V ~ 30V에서 동작
• 40V까지 과도전압 보호 기능 제공
• 부스트, 벅 &부스트 모드에서 동작
• LED 디스커넥트를 위한 PMOS 게이트 드라이버
• 정전류 & 정전압 레귤레이션
• 10:1 아날로그 디밍 제공하는 CTRL 핀
• 낮은 셧다운 전류: <1μA
• 소형 (4mm × 4mm) 16핀 QFN 패키지

LT3518HUF 는 16핀 QFN 패키지로 공급되며, 1,000개 수량 기준으로 개당 3.79 달러부터 시작한다. 제품에 대한 자세한 정보는 www.linear.com/product/LT3518 에서 확인할 수 있다.
