리니어 테크놀로지 코리아(대표 홍사곽)는 300W 이상의 LED 전력을 제공하는 동기식 벅 LED 드라이버 컨트롤러(제품명: LT3763)를 출시했다고 밝혔다. 6V ~ 60V 입력 전압 범위로 자동차, 산업, 건축 조명을 포함해 다양한 애플리케이션에 이상적이며, 출력 전압은 0V ~ 55V로 설정될 수 고, 단일 스트링으로 광범위한 LED를 구동할 수 있다고 회사측은 설명했다.

LT3763은 입력 및 출력 전류 모니터 및 제한 기능을 제공하며, 입력 및 출력 전류 모두를 정확하게 제어한다. 또한 LT3763은 정확한 출력 전압 레귤레이션뿐만 아니라 입력 레귤레이션도 제공하여, 솔라 패널과 같은 높은 임피던스 소스에 유용하다. 이 같은 정전류 및 정전압 레귤레이션은 고휘도 LED 구동에서부터 배터리 및 수퍼캡 충전에 이르는 애플리케이션에 이상적이다. 또한, 트루 컬러 PWM™ 디밍 성능은 LED 애플리케이션을 위해 3,000:1만큼 폭넓은 디밍 범위를 제공한다. LT3763의 독자적인 설계는 4개의 컨트롤 루프를 활용하여 입력 전류, LED/출력 전류, 출력 및 입력 전압을 모니터할 수 있으며 최적의 성능과 신뢰성을 제공한다.

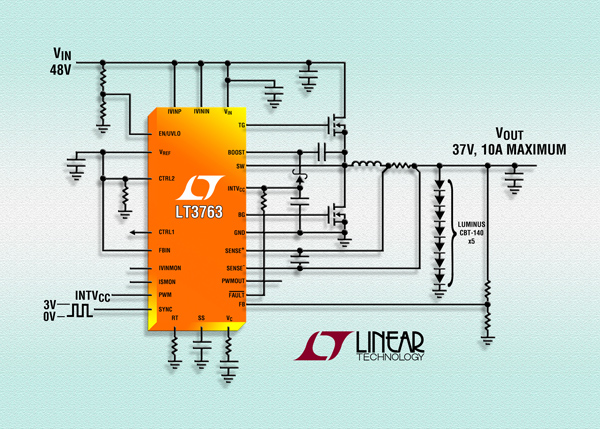

▲ 60V 입력 가능한 동기식 벅 LED 드라이버, LT3763

LT3763은 2개의 외장형 스위칭 MOSFET을 사용하고 있으며 5W에서 300W 이상의 연속 LED 전력을 제공해 최대 96% 효율성을 실현한다. +6% LED 전류 정확도는 일정한 조명을 보장하면서 + 1.5% 출력 전압 정확도는 여러 개의 LED 보호 기능을 제공한다. 또한 컨버터가 충전 애플리케이션을 위해 정전압/정전류 소스로서 동작할 수 있게 한다. LT3763은 애플리케이션이 요구하는 대로 아날로그나 PWM 디밍을 활용할 수 있다. 게다가, 스위칭 주파수는 200kHz 에서 1MHz 사이로 프로그램될 수 있거나 외부 클록과 동기될 수 있다. 추가적인 기능으로는 오픈/단락 보호 기능, C/10 감지, 입력 및 출력 전류 모니터, 통합형 오류 보호가 포함된다.

리니어 테크놀로지가 공개한 LT3763 의 주요 특징은 다음과 같다.

• 입력 & 출력 전류를 정확하게 제어
• 3,000:1 트루컬러 PWM™ 디밍
• ±1.5% 전압 레귤레이션 정확도
• ±6% 전류 레귤레이션 정확도
• 6V ~ 60V 입력 전압 범위
• 최대 55V의 폭넓은 출력 범위
• 부하 전류의 열 제어를 위한 제어핀
• 입력 & 출력 전류 모니터 & 제한
• 개방형, 단락 & C/10 오류 검출
• LED 애플리케이션을 위한 PWM 드라이버 출력
• 열 성능이 강화된 28핀 FE 패키지

LT3763EFE는 28핀의 열 성능이 강화된 TSSOP 패키지로 이용할 수 있으며, 1000개 수량 기준으로 개당 4,45 달러로 책정되어 있다. 확장된 온도 버전인 I 등급의 LT3763IFE도 이용할 수 있으며 1,000개 수량 기준으로 개당 4,90 달러 가격으로 책정되어 있다. 또한 높은 온도 버전인 H 등급의 LT3763HFE는 공급되며 1,000개 수량 기준으로 개당 5.15 달러로 책정되어 있다. 모든 버전은 주문 즉시 이용할 수 있으며, 자세한 정보는 www.linear.com/product/LT3763 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
