리니어 테크놀로지 코리아(대표 홍사곽)는 4.5V ~ 44V로 작동 중인 백플랜에 안전하게 보드 삽입이 가능한 듀얼 핫스왑(Hot Swap™) 컨트롤러(제품명: LTC4226)를 출시한다고 밝혔다.

LTC4226은 외장형 N채널 MOSFET을 제어해 보드로 전력이 완만하게 공급되며, 스파크, 커넥터 손상 및 시스템의 문제들을 피할 수 있다. 각 전원은 전자 회로 브레이커를 비롯해 선택할 수 있는 3단계의 고전류 제한 기능을 갖추고 있다. 적절한 단계를 선택하면 보드는 전류 제한을 하지 않고도 과전류에 손상을 주지 않으면서 회로 브레이커 임계값 이상에서 잡음이 있거나 짧은 노출의 부하 서지를 견딜 수 있다. LTC4226은 전압이 잘 조절되었거나(5V, 12V, 24V) 다양하게 변동될 때에도 배터리 구동식 시스템으로서 2개의 서플라이에 핫 플러그 기능을 위해 콤팩트하면서 견고한 솔루션을 제공한다.

LTC4226 ON 핀은 조절가능한 외장형 UVLO를 구현하면서 완전히 장착된 커넥터를 감지하기도 한다. 내장된 챠지펌프 회로는 표준 N채널 MOSFET에 게이트 드라이버를 제공하며, 게이트 옥사이드를 보호하는 12V 클램프가 내장되어 있다. 오류 출력은 회로 브레이커 타임아웃을 나타낸다. 그러나, MOSFET의 스위치가 꺼지도록 하단으로 당겨질 수도 있다. 와이어오링(Wire-ORing)의 여러 오류 출력들은 하나의 출력이 과전류 오류가 되었을 때 모든 LTC4226을 차단한다.

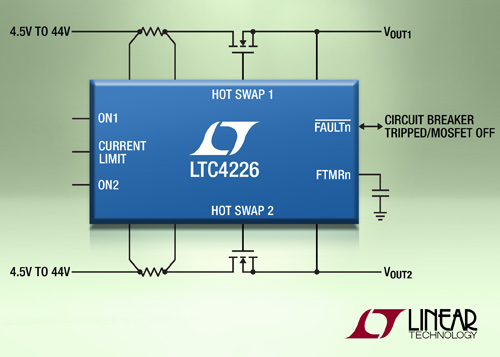

▲ 회로 브레이커 & 선택가능한 전류 기능의 범위가 광범위한 듀얼 핫 스왑 (Dual Hot Swap™) 컨트롤러

리니어 테크놀로지가 공개한 LTC4226의 주요 특징은 다음과 같다.

• 전력 공급된 백플랜에 안전한 보드 삽입 가능
• 부하 서지 수용하는 선택형 전류 제한 & 듀얼 등급의 타이머
• 피크 오류 전류 제한하는 100ns 고속 반응
• 폭넓은 동작 범위: 4.5V ~ 44V
• 과전류 오류 후 선택형 자동재복구 또는 래치오프
• 외장형 N채널 MOSFET을 위한 하이사이드 드라이브
• 고전류 애플리케이션을 위한 병렬 파워 패스 허용
• 양방향 전류 제한/회로 브레이커 애플리케이션
• 애플 FireWire/IEEE 1394 애플리케이션
• 16핀 MSOP & 3mm x 3mm QFN 패키지

LTC4226은 두 가지 옵션으로 이용할 수 있다. LTC4226-1은 과전류 오류 후에 래치오프되는 반면, LTC4226-2는 500ms 정도 시간이 지난 후 자동으로 재 시도된다. LTC4226은 상업용 및 산업용 전체 온도 범위에서 규격화 되었으며, 16핀 MSOP 및 3mm x 3mm QFN 패키지로 공급된다. 1,000개 수량 기준으로 개당 3.10달러로 시작되며, 디바이스는 생산 수량으로 현재 이용할 수 있다. 평가 회로 보드는 온라인이나 리니어 해당 지역 사무실에서 이용할 수 있으며, 자세한 정보는 www.linear.com/product/LTC4226 에서 확인할 수 있다.
