리니어 테크놀로지 코리아(대표 홍사곽)는 정전류 소스 및 정전압 레귤레이터로 동작할 수 있도록 설계된 60V DC/DC 컨트롤러(제품명: LT3761)를 출시했다고 발표했다. 내장된 PWM 디밍 제너레이터는 고전류 LED를 구동하기에 이상적이며, 배터리 및 수퍼커패시터 충전에 적합한 특징도 제공한다. LT3761의 4.5V ~ 60V 입력 전압범위는 자동차, 산업 및 건축 조명을 포함한 광범위한 애플리케이션에 이상적이라고 회사측은 소개했다.

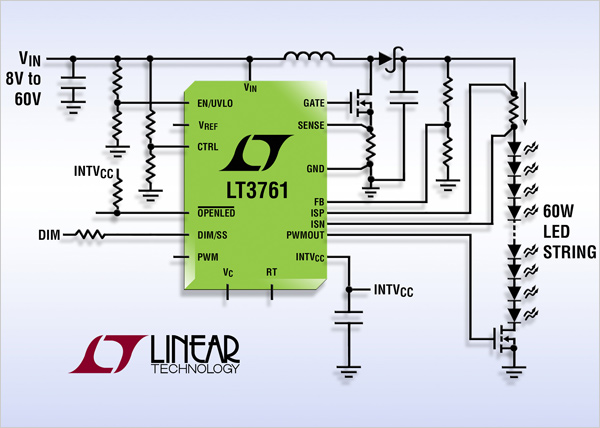

▲  PWM 제너레이터가 내장된 60V, LED 컨트롤러

리니어 테크놀로지 코리아가 공개한 LT3761 의 주요 특징은 다음과 같다.

• LED를 위한 3,000:1 트루 컬러 PWM™ 디밍
• 폭넓은 VIN 범위: 4.5V ~60V
• 레일투레일 전류 센스 범위: 0V ~ 80V
• 프로그램 가능한 PWM 디밍 신호 제너레이터
• 정전류 (±3%) & 정전압 (±2%) 레귤레이션
• 아날로그 디밍
• 부스트, SEPIC, 인버팅, 벅모드, 벅부스트 모드 또는 플라이백 구성에서 LED 구동
• 출력 단락회로 보호형 부스트
• 개방형 LED 보호형 & 리포트
• 조절 가능한 스위칭 주파수: 100kHz ~ 1MHz
• 히스테리시스 기능의 프로그램 가능한 VIN UVLO
• 배터리 차저를 위한 C/10 표시기
• 낮은 셧다운 전류: <1μA
• 열 성능이 강화된 16핀 MSOP 패키지

LT3761은 외장형 N채널 MOSFET을 사용하며 12V 입력에서 최대 15개의 1A 백색 LED를 구동할 수 있다. 이 제품은 하이사이드 전류 센스가 통합되어 있어, 부스트 모드, 벅 모드, 벅 부스트 모드 또는 SEPIC 토폴로지에 이용할 수 있다. LT3761은 부스트 토폴로지에서 94% 이상의 효율을 달성할 수 있으며, 외부 히트 싱크를 필요로 하지 않는다. 주파수 조절 핀을 통해 사용자는 100kHz에서 1MHz 사이의 주파수를 프로그램 할 수 있어, 효율을 최적화하면서 외부 부품 크기 및 비용을 최소화시킬 수 있다. LT3761은 열성능이 강화된 MSOP16 패키지로 되어 있어, 매우 컴팩트한 고전력 LED 드라이버 솔루션을 제공한다.

LT3761은 50:1 만큼 높은 디밍 비율을 제공하는 내부 PWM 제너레이터를 갖추고 있다. 또한 이 제품은 외부 PWM 신호를 활용할 수 있어, 최대 3,000:1의 디밍 비율을 제공한다. 덜 까다로운 디밍 요건을 위해 CTRL 핀은 10:1 아날로그 디밍 범위를 제공하기 위해 사용될 수 있다. 고정 주파수, 전류 모드 아키텍처는 광범위한 전원 및 출력 전압에서 안정적인 동작을 제공한다. 출력 단락회로 보호 및 OPEN LED 보호 기능은 시스템 신뢰성을 향상시킨다. LT3761의 그라운드 레퍼런스드(ground-referenced) 전압 FB 핀은 여러 가지의 LED 보호 기능을 위한 입력으로 제공되며, 컨버터를 충전 애플리케이션에 사용시에는 정전압 소스로써 동작하는 것이 가능하다.

LT3761EMSE는 열 성능이 강화된 MSOP-16 패키지로 공급된다. 가격은 개당 3.45달러에서 시작된다. LT3761IMSE는 확장된 온도 버전인 I 등급으로 이용할 수 있으며, 개당 3.86달러에서 시작된다. 마지막 옵션인 고열 즉 H 급 등급인 LT3761HMSE도 제공되며 개당 4.11달러에 이용할 수 있다. 모든 가격은 1,000개 수량 기준으로 책정되며 모든 버전은 즉시 이용할 수 있다. 제품에 대한 자세한 정보는 www.linear.com/product/LT3761 를 통해 확인할 수 있다.
