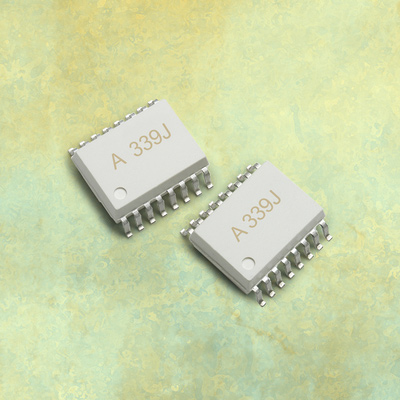

무선·유선 및 산업 응용 분야에 사용되는 아날로그 인터페이스 부품을 공급하고 있는 아바고테크놀로지스코리아(대표 전성민, www.avagotech.kr)는 고집적화된 스마트 게이트 드라이브 옵토커플러 ACPL-339J를 출시한다고 발표했다.

이 소자는 MOSFET 버퍼 스테이지의 상단 게이트와 하단 게이트 양쪽을 모두 구동하도록 최적화된 이중 출력 기능의 1A 출력 전류 게이트 드라이브 옵토커플러이다. ACPL-339J는 MOSFET 버퍼 스테이지의 스위칭 손실을 최소화하고 Cross-Conduction을 방지하는 내부 액티브 타이밍 제어 회로를 내장하고 있다.

이미 시장에서 성능이 입증된 이전 세대 스마트 게이트 드라이브 옵토커플러 장치들을 확장해서 저전력부터 고전력 정격에 이르는 모터 제어와 전력 변환 응용 분야에 적용되는 게이트 드라이브 설계를 극대화한 제품이 바로 ACPL-339J이라고 회사측은 밝혔다.

ACPL-339J는 다양한 전류 정격의 MOSFET 버퍼를 지원하도록 설계되었으므로 시스템 엔지니어가 MOSFET 버퍼와 전력 IGBT/MOSFET 스위치를 교환하는 방식으로 하나의 하드웨어 플랫폼을 사용해서 다양한 시스템 전력 정격을 지원할 수 있다. 더불어 변경시 절연 회로와 단락 보호 회로를 다시 설계하지 않아도 된다고 회사측은 설명했다.

아바고 Isolation 제품 사업부의 마케팅 책임자 이켕잠(Kheng-Jam Lee)은 "차세대 게이트 드라이브 설계 플랫폼을 요구하는 아바고 주요 고객들의 요청에 부응하기 위하여 개발된 ACPL-339J는 다양한 전류 정격의 MOSFET 버퍼를 지원하는 확장성 있는 게이트 드라이브 설계의 요구를 만족시키는 제품"이라고 언급했다.

이어 그는 "이로써 하나의 게이트 드라이브 옵토커플러 장치로 다양한 MOSFET 버퍼 지원이 가능하므로 고객이 사용할 하드웨어 설계를 단순화할 수 있을 뿐 아니라 다양한 전력 정격을 취급할 설계 플랫폼도 가능해졌다"고 말했다.

ACPL-339J는 VCE 불포화 (DESAT) 탐지, 저전압 차단(under voltage lockout, UVLO) 탐지, 소프트 IGBT 턴오프, 절연된 오픈 컬렉터 폴트 피드백 등의 기능이 포함된 SO16 패키지로 출시된다.

이 패키지는 8.3 mm의 넓은 creepage와 clearance를 제공하고 최대 강화 동작 절연 전압 VIORM=1414VPEAK의 산업 안전 표준 IEC/EN/DIN EN 60747-5-5를 준수하며 최대 절연 전압 5kVRMS의 UL1577 규정도 준수한다.

ACPL-339J 에 대한 자세한 정보는  www.avagotech.com/pages/en/optocouplers_plastic/plastic_integrated_gate_drive_optocoupler/acpl-339j-000e/에서 확인할 수 있으며, 가격 정보 및 자세한 내용은 아바고코리아(www.avagotech.kr)로 문의하면 된다.
