리니어, 저잡음 1mV 출력 리플 5A 스텝다운 µModule 레귤레이터 출시

2013.05.02 컴퓨팅 김원영 기자 : goora@noteforum.co.kr

리니어 테크놀로지 코리아(대표 홍사곽)는 1mV 출력 리플 µModule? (마이크로모듈) 레귤레이터(제품명: LTM8028)를 출시했다고 밝혔다.



이 제품은 데이터 컨버터와 고속 트랜시버에 전력 공급을 하기 위해 설계된 제품으로, 낮은 출력 리플은 더욱 우수한 BER(bit error rate) 성능을 위해 고속 데이터 트랜시버에서 랜덤 지터(random jitter)를 최소화시켜 준다.



ADC(analog-to-digital converter)에 전력을 공급할 때, 테스트는 기본적인 스텝다운 레귤레이터와 비교할 경우 LTM8028을 사용할 때 SFDR(spurious free dynamic range)에서 13dB 더 향상된 성능을 보여준다고 회사측은 전했다.

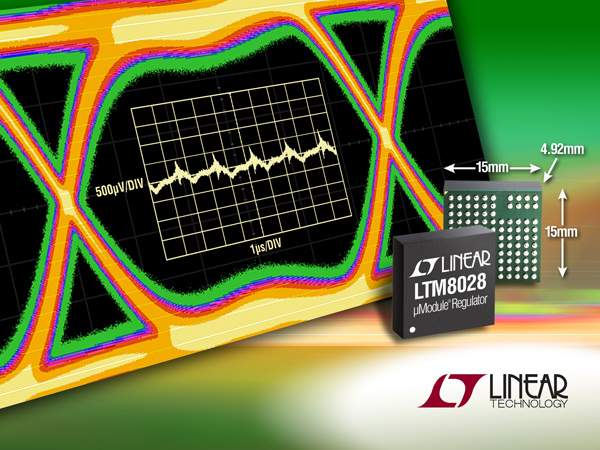

µModule 레귤레이터는 36V 동기식 스텝다운 스위치가 통합되어 있어, 소형15mm x 15mm x 4.92mm BGA 패키지에 5A 리니어 포스트 레귤레이터가 통합되어 있다. 리니어 레귤레이터의 소비 전력과 전압 강하를 최소화하기 위해, 리니어 레귤레이터는 내부 동기식 레귤레이터의 출력 전압을 자동으로 조절한다.



3상(tri-state) 디지털 인터페이스는 LTM8028의 출력 전압을 결정하며, 50mV 스텝으로 0.8V ~ 1.8V 사이에서 조절할 수 있다. 출력 전압 레귤레이션은 전체 보증 온도 범위에서 ±1.5% 정확도를 보인다. 출력 잡음은 10Hz ~ 100kHz 주파수 범위에서 40µVRMS 에 불과하다. 스텝다운 레귤레이터는 ±10% 이내에서 사용자 조절이 가능한 전류 제한 특징을 제공하며, 200kHz ~ 1MHz 사이에서 스위칭 주파수를 조절하며 동일한 범위에서 외부 클록으로 동기화할 수 있는 옵션을 제공한다.



리니어가 공개한 LTM8028 의 특징은 다음과 같다.

  • 저잡음 스텝다운 모듈
  • 일반적인 스위칭 레규레이터 대비 13dB 더 향상된 SFDR (Spurious Free Dynamic Range)
  • 1mV 미만 출력 리플
  • 6V ~ 36V VIN 범위
  • 내부에 링크된 스위칭 레귤레이터 & LDO VOUT
  • 50mV 스텝으로 0.8V ~ 1.8V 범위에서 VOUT를 설정하는 3핀 3상 I/F
  • 과열일 때 ±1.5% 정확도
  • 최고 10A까지 병렬 구성 가능

LTM8028은 -40°C ~ +125°C 및 -55°C ~ +125°C 내부 온도 범위에서 동작할 수 있도록 보장되어 있다. LTM8028은 지금 바로 이용가능하며, 1,000개 수량 기준으로 개당 14.20 달러로 공급된다. 자세한 정보는 www.linear.com/product/LTM8028 에서 확인할 수 있다.



김원영 기자 goora@noteforum.co.kr
