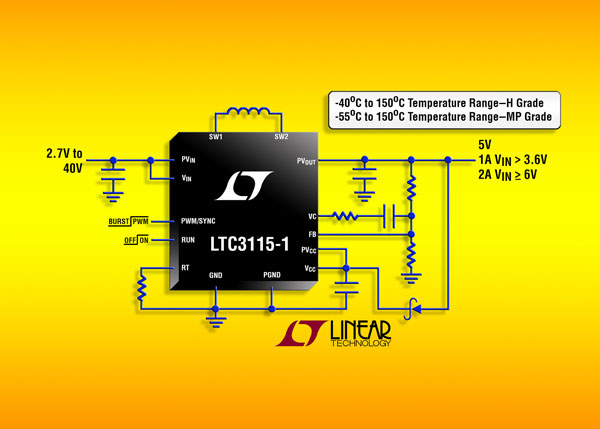

리니어 테크놀로지 코리아(대표 홍사곽)는 고온 H 등급(접합온도 범위 -40°C ~ 150°C)과 고신뢰성 MP 등급(-55°C ~ 150°C) 버전의 동기식 벅부스터 DC/DC 컨버터(제품명: LTC3115-1)를 출시했다고 밝혔다. LTC3115-1은 단일 셀 리튬이온을 비롯해 24V/28V 산업용 전압 에서 40V 자동차 입력에 이르는 광범위한 전원에서 최고 2A 연속 출력 전류를 제공하는 동기식 벅부스트 컨버터이다. 이 제품은 20핀의 열 성능이 향상된 TSSOP 패키지로 제공된다.

LTC3115-1의 2.7V ~ 40V 입력 및 출력 범위는 조절된 출력 이상, 이하 또는 동일한 입력으로 조절된 출력을 제공한다. LTC3115-1 에 통합된 저잡음 벅 부스트 토폴로지는 벅 모드와 부스트 모드 사이에서 연속적이고 지터가 없는 변환을 제공해, 가변적인 입력 전원에서 저잡음 정출력 전압을 유지해야 하는 RF 및 기타 잡음에 민감한 애플리케이션에 이상적이다. 최고 95% 에 이르는 효율은 배터리 구동 시스템의 동작 시간을 연장시킨다. LTC3115-1의 스위칭 주파수는 100kHz ~ 2MHz 사이에서 사용자 프로그램이 가능하며, 외부 클록과 동기화될 수 있다. 독자적인 벅 부스트 PWM 회로는 저잡음과 고효율을 보장하는 반면 외부 부품 크기를 최소화시킨다. 작은 외관과 TSSOP-20E 패키지의 결합은 콤팩트한 솔루션 풋프린트를 제공한다.

H 등급 버전은 -40˚C 에서 최대 접합온도 150˚C까지 동작하며 이 온도 범위 전체를 보증한다.

비슷한 제품인 MP 등급 버전은 -55˚C에서 최대 접합 온도 150˚C까지 동작하며, 이 온도 범위 전체에 대해 테스트를 통과하여 보증한다. H 등급 및 MP 등급 두 가지 제품 모두 전기적 스펙이 산업용 등급과 동일하며, 극한 대기 온도에 민감한 자동차, 산업 및 군사용 애플리케이션에 이상적이라고 회사측은 밝혔다.

리니어 테크놀로지가 공개한 LTC3115H/MP 의 주요 특징은 다음과 같다.

• 폭넓은 V_IN 범위 : 2.7V ~ 40V
• 폭넓은V_OUT 범위 : 2.7V ~ 40V
• V_IN ≥ 3.6V, VOUT = 5V일 때 1A 출력 전류
• V_IN ≥ 6V 일 때 스텝다운 동작에서 2A 출력 전류
• 프로그램이 가능한 주파수 : 100kHz ~ 2MHz
• 외부 클록으로 최대 2MHz까지 동기화가 가능
• 최대 95% 효율
• 버스트모드 동작시30µA 무부하 대기 전류
• 초저 잡음 벅부스트 PWM
• 내부 소프트스타프
• 셧다운시 3µA 전원전류
• 프로그램이 가능한 입력 저전압 록아웃
• 열 성능이 향상된 20핀 TSSOP 패키지
• -55˚C ~ 150˚C 온도 범위 MP 등급
• -40˚C ~ 150˚C 온도 범위 H 등급

LTC3115HFE-1 과 LTC3115MPFE-1 모두는 20핀의 열 성능이 향상된 TSSOP 패키지에서 이용할 수 있다. 각각의 제품은 1,000개 수량 기준으로 개당 6.36달러, 16.48 달러로 공급되며, 지금 바로 이용할 수 있다. 제품에 대한 자세한 내용은 www.linear.com/product/LTC3115-1를 통해 확인할 수 있다.
