리니어 테크놀로지 코리아(대표 홍사곽)는 9mm x 15mm x 4.92mm BGA (ball grid array) 패키지로 더 높은 동작 효율성을 제공하고 온도 상승이 더 낮은 특징을 제공하는 10A 스텝다운 µModule? 레귤레이터(제품명 LTM4649)를 출시했다고 밝혔다.

LTM4649는 0°C ~ 83°C 대기 온도에서 최대 전력 공급시 히트 싱크, 에어플로우를 필요로 하지 않으며, 출력 전류 디레이트 현상이 없으면서 최고 86%의 효율로 동작(10A 일 때, 5VIN –12VIN, 1.5VOUT)하며, 출력 전류는 최대 100ºC 대기온도일 때 4A까지만 감소되며 400LFM일 경우 2A까지 감소된다고 회사측은 전했다. 또한, LTM4649는 4.5V ~ 16V 범위에 해당하는 입력 전원을 0.6V ~ 3.3V 범위의 출력 전압으로 낮춰주며, 차동 원격 감지 증폭기를 탑재하고 있어 회로 보드 트레이스 임피던스로 인한 전압 드롭(droop)을 보정할 수 있으며 전체 라인, 부하, 온도(-40ºC ~ 125ºC) 조건에서 +/- 1.5% 정밀도로 부하 전압을 조절한다.

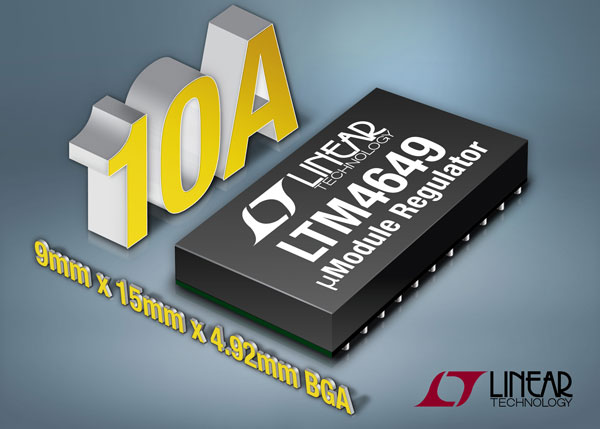

▲ 소형 BGA 패키지, 10A µModule? 스텝다운 레귤레이터

LTM4649는 여러 디바이스들에서 다중위상 동작으로 최대 40A 부하를 위해 정확한 전류 공유가 가능하도록 입력 및 출력 클럭을 제공한다. 다중위상 동작은 입력 및 출력 리플을 감소시킬 뿐 만 아니라 입력 및 출력 커패시터의 숫자도 감소시킨다. 애플리케이션에는 12V 또는 5V 입력시 PoL(point-of-load) 변환이 필요한 통신, 산업, 항공, 테스트 장비가 포함된다.

LTM4649 는400kHz ~ 750kHz 의 주파수 범위에서 외부 클럭으로 동기화가 가능하다. 경부하시 최대 변환 효율을 위한 Burst Mode? 동작과 더 낮은 출력 전압 리플을 위한 펄스 스킵 동작에 대한 옵션이 제공되기 때문에, 이 제품은 사용자에게 회로 성능을 맞출 수 있는 옵션을 제공한다. LTM4649는 시스템에서 다른 전압을 씨퀀싱 할 수 있는 출력 전압 트랙킹을 허가한다. 부하측을 보호하기 위해, LTM4649는 출력 과전압 및 과전류 보호 기능의 특징을 제공한다.

리니어 테크놀로지 코리아가 공개한 LTM4649의 주요 특징은 다음과 같다.

• 10A 출력 전류
• 4.5V ~ 16V 입력, 0.6V ~ 3.3V 출력
• 최고 83°C 주변 온도 까지 히트 싱크, 에어플로우를 필요로 하지 않으며, 전류 디레이팅 현상 없음
• 최대 +/-1.5% 총 DC 출력 전압 오류
• 다중위상 동작 & 동기화 가능
• 9mm x 15mm x 4.92mm BGA

LTM4649 E 및 I 등급은 -40°C ~ 125°C에 해당하는 내부 동작 온도를 보장한다. 1,000개 수량 기준으로 개당 16.75 달러에 책정되어 있으며, 자세한 정보는 www.linear.com/product/LTM4649 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
