리니어 테크놀로지 코리아(대표 홍사곽)는 피크 전류 모드 아키텍처에 통합된 고효율, 2.25MHz 동기식 듀얼 출력 벅 레귤레이터(제품명 LTC3607)를 출시했다고 밝혔다.

이 제품은 3mm x 3mm QFN이나 열 성능이 강화된 MSOP-16 패키지에서 최소 0.6V까지의 낮은 출력 전압과 각 채널은 최대 600mA 연속 출력 전류를 제공할 수 있다. LTC3607은 4.5V ~ 15V의 입력 전압 범위를 수용하여, 듀얼 셀 리튬이온 애플리케이션뿐 만 아니라 5V 및 12V 중간 버스 시스템에 이상적이라고. 또한 2.25MHz의 고정 스위칭 주파수는 동기화가 가능하며 작은 크기로 저가형 커패시터 및 인덕터를 사용할 수 있다고 회사측은 전했다.

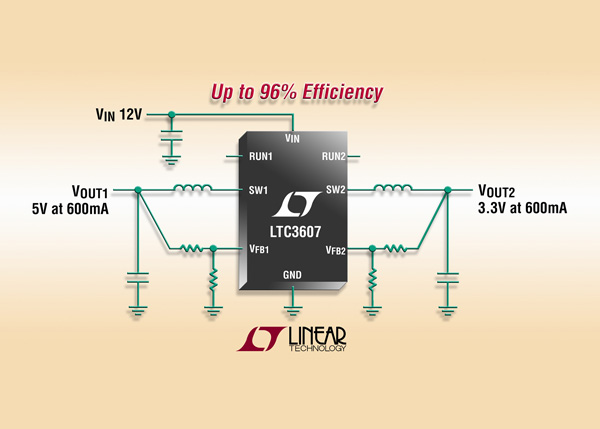

▲ 15V, 듀얼 600mA 모놀리식 동기식 스텝다운 레귤레이터

LTC3607의 각 채널은 내부 스위치를 사용하며 96%로 높은 효율성을 제공한다. 이 제품의 피크 전류 모드 아키텍처는 뛰어난 라인과 부하 과도 응답을 제공한다. 2개 채널은 180도 역위상에서 동작하여, 입력 커패시턴스의 크기를 최소화시킨다. Burst Mode? 동작은 경부하 효율을 최대화하면서 무부하일 때 55µA만 필요로 하며, 최대 배터리 동작 시간 및 뛰어난 경부하 과도 응답을 요구하는 애플리케이션에 매우 이상적이라고 회사측은 전했다. 가능한 최저 잡음을 요구하는 애플리케이션의 경우 LTC3607는 펄스 스킵 모드에서 동작할 수 있도록 구성될 수 있으며, 잡음을 감소하며 잠재적인 RF 간섭을 감소시킨다. 추가적인 기능에는 파워 굿 전압 모니터, 내부 보정, 각 채널에 대한 독립적인 소프트스타트 성능 및 단락회로 보호 기능이 있다.

리니어 테크놀로지 코리아가 공개한 LTC3607 의 주요 특징은 다음과 같다.

• 고효율 : 최대 96%
• 낮은 대기 전류 : 총 55μA
• 2.25MHz 정주파수 동작
• 낮은 드롭아웃 동작 : 100% 듀티 싸이클
• 버스트모드? 동작시 30mVP-P 미만의 낮은 리플
• 뛰어난 라인 & 부하 과도 응답을 위한 피크 전류 모드 제어 아키텍처
• 폭넓은 전압 입력 범위 4.5V ~ 15V
• 600mA/채널정격 출력 전류
• 낮은 출력 전압이 가능한 0.6V 레퍼런스
• + 1.5% 출력 전압 정확도
• 매우 낮은 셧다운 전류: IQ < 1μA
• 내부 보정 기능
• 파워 굿 출력
• 주파수 동기화 (1MHz ~ 4MHz)
• 각 채널 당 독립적인 내부 소프트 스타트
• 소형의 16핀 열 성능이 강화된 QFN (3mm × 3mm) & MSE 패키지

LTC3607EUD는 3mm x 3mm QFN-16 및 리드 버전으로 이용할 수 있으며, LTC3607EMSE는 열 성능이 강화된 MSOP-16 패키지로 이용할 수 있다. 가격은 1,000개 수량 기준으로 각각 개당 2.34 달러 및 2.45 달러로 책정되어 있다. 산업용 등급 버전인 LTC3607IUD 및 LTC3607IMSE는 -40°C ~ 125°C의 동작 접합 온도 범위에서 동작할 수 있도록 보장되어 있으며, 1,000 개 수량 기준으로 각각 2.59 달러 및 2.70 달러에 책정되어 있다. 모든 버전은 즉시 이용 가능하며, 자세한 정보는 www.linear.com/product/LTC3607 에서 확인할 수 있다.
