리니어 테크놀로지 코리아(대표 홍사곽)는 12핀 열 성능이 우수한 MSOP 패키지로 제공되는 고온 H등급 버전(제품명: LTC3122)을 출시한다고 밝혔다.

LTC3122는 3MHz 전류 모드, 동기식 부스트 DC/DC 컨버터로 출력 디스커넥트 기능이 내장되어 있다. 이 제품의 내부 2.5A 스위치는 스타트업시 1.8V(동작할 때 0.5V)에서 5.5V 입력 전압 범위에서 15V까지 높은 출력 전압을 제공, 다양한 배터리 또는 표준 3.3V 및 5V 전력 소스에 이상적이라고 회사측은 전했다.

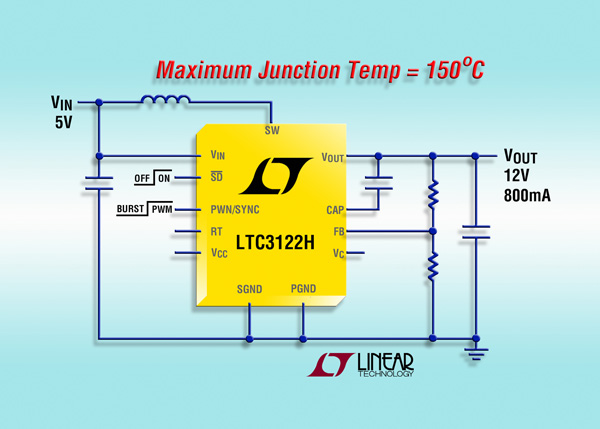

LTC3122는 5V 입력시 12V에서 연속 출력 전류로 최고 800mA를 제공할 수 있다. 핀 선택이 가능한 버스트 모드(Burst Mode?) 동작은 대기 전류를 25µA로 낮춰주어, 핸드헬드 애플리케이션에서 배터리 동작시간을 연장시켜 준다. 열 성능이 강화된 MSOP-12 패키지 및 최고 3MHz의 고정 스위치 주파수의 결합은 설계자가 요구된 효율성으로 PCB(printed board solution) 크기의 균형을 맞출 수 있게 한다.

H등급 버전은 -40°C ~ +150°C의 동작 접합 온도 범위에서 규정되어 있다. 전기적 사양은 기존 E 등급과 I 등급과 동일하다. 이 버전은 높은 대기 온도에 영향을 받기 쉬운 자동차, 산업용 및 군사용 애플리케이션에 이상적이다.

리니어가 공개한 LTC3122HMSE 의 주요 특징은 다음과 같다.

• 150°C 최대 동작 접합 온도
• V_IN 범위 : 1.8V ~ 5.5V, 스타트업 이후 500mV
• 출력 전압 범위 : 2.2V ~ 15V
• V_IN = 5V & V_OUT = 12V일 때 800mA 출력 전류
• 셧다운시 입력과 출력간 디스커넥트
• 동기식 정류 : 최고 95% 효율
• 돌입 전류 제한
• 외부 클록에 동기화가 가능한 최고 3MHz 조절가능형 스위치 주파수
• 선택가능한 버스트 모드? 동작 : 25µA IQ
• 출력 과전압 보호 기능
• 소프트스타트
• 셧다운 시 1µA 미만 IQ
• 12핀 열 성능이 강화된 MSOP 패키지

LTC3122HMSE는 12핀 열 성능이 강화된 MSOP 패키지로 이용할 수 있으며, 1,000개 수량 기준으로 개당 2.98 달러로 지금 바로 이용할 수 있다고. 제품에 대한 자세한 내용은 www.linear.com/product/LTC3122 를 통해 확인할 수 있다.
