아바고, 신형 자동차용 스마트 게이트 드라이브 옵토커플러 출시

2013.10.16 컴퓨팅 김원영 기자 : goora@noteforum.co.kr

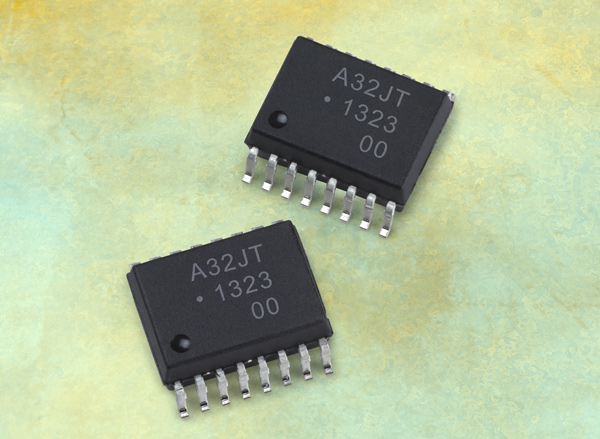

무선, 유선 및 산업 적용 분야에 적용되는 아날로그 인터페이스 부품을 공급하고 있는 아바고테크놀로지스(지사장 전성민, www.avagotech.kr)가 자동차 파워트레인 시스템에서 절연된 전원 공급장치를 가능하게 해주는 새로운 자동차용 2.5A 스마트 게이트 드라이브 옵토커플러 디바이스인 ACPL-32JT를 공개했다.



이 소자는 일정한 출력 전압을 유지하는 통합형 플라이백 컨트롤러와 함께 자동차의 기능 안전 요구사항을 지원하는 무고장의 IGBT 진단, 보호 및 결함 보고 기능을 완벽히 제공한다고 회사측은 전했다. ACPL-32JT는 전기 자동차(EV)와 하이브리드 전기 자동차(HEV), 플러그인 하이브리드 전기 자동차(PHEV) 애플리케이션을 위한 자동차 파워트레인 트랙션 인버터, 전원 컨버터, 배터리 충전기, 에어컨, 오일 펌프 모터 드라이브에 적용된다.





ACPL-32JT는 아바고의 자동차용 R2Coupler™ 제품 군에 새로이 추가된 것으로 자동차용 다중 채널 IGBT 보드 설계를 더욱 간소화 해준다. ACPL-32JT는 플라이백 컨트롤러를 통합시킴으로써 개별 부품의 수를 줄이는 동시에 소형 고효율성 트랜스포머를 IC 옆에 장착하게 하여 전체 풋프린트를 줄이고 IGBT 채널 사이의 전자파 장애(EMI)와 노이즈 커플링을 최소화한다. 이를 통해 ACPL-32JT는 자동차용 전력 모듈 설계자가 초소형이며서 에너지 효율적인 6채널 IGBT 드라이버 모듈을 개발할 수 있도록 해준다고 회사측은 설명했다.



EV, HEV 및 PHEV와 관련된 50개 이상의 자동차 제조업체 및 공급업체가 배터리 관리 시스템, 파워트레인 트랙션 인버터, 컨버터, 충전기, 에어컨 컴프레서, 히터, 오일 펌프, CAN 버스 인터페이스, 아날로그 센서 및 결함 피드백 시스템에서 아바고의 자동차용 R2Coupler 제품을 채택하였거나 이를 이용해 설계를 하고 있다.



아바고가 공개한 ACPL-32JT 의 특징은 다음과 같다.

  • AEC-Q100 Grade 1오토모티브 등급
  • 절연된 통합형 고측 전원 공급장치를 위한 플라이백 컨트롤러집적
  • 무고장 IGBT 보호 : 피드백 및 액티브 밀러 클램핑을 통한 불포화 감지(DESAT - Desaturation Sensing), 소프트 IGBT 턴오프, 결함 피드백, UVLO(Under Voltage Lock Out)
  • 넓은 입력 전압 범위 : 8 ~ 18V
  • 최대 피크 출력 전류 : 2.5A
  • 최소 50kV/µs의 높은 CMR(공통 모드 제거)
  • 소형 SO-16 패키지로 PCB 기판 공간과 비용 최소화
  • 넓은 작동 온도 범위 : -40oC ~ +125oC
  • 세계적 안전 인증 : UL1577, CSA 및 IEC/EN/DIN EN 60747-5-5(참고: 이 중요 안전 표준은 자성 및 캐패시터 기반 절연체와 같은 비자기성 절연체와는 관련 없음)

아바고 절연 제품 부서의 비즈니스 개발 이사인 이 쳉디(Cheng-Dee Lee)는 "자동차 분야는 EV, HEV 및 PHEV에 대한 정부 규제 및 에너지 절약 요구가 커짐에 따라 계속 성장할 것이다"라며, "ACPL-32JT 소자가 자동차 파워트레인을 위한 엄격한 크기 및 안전성 요구사항을 만족시키는 절연 전원 공급장치를 가능하게 해주는 소형 스마트 게이트 드라이버를 찾는 고객들에게 최적의 솔루션"이라고 강조했다.



아바고는 10월 16일부터 17일 사이에 독일 바덴바덴에서 열리는 VDI Elektronik im Fahrzeug 2013 전시회 56번 아바고 부스에서 ACPL-32JT를 전시할 예정이다. ACPL-32JT의 샘플 및 생산량은 현재 아바고의 직판 채널과 전세계 배급 업체를 통해 확인 가능하다.



Avago ACPL-32JT 장치에 관한 자세한 내용은 www.avagotech.com/pages/en/optocouplers_plastic/plastic_automotive_optocoupler/automotive_integrated_gate_drive_optocouplers/acpl-32jt-000e/ 에서 확인할 수 있다.



김원영 기자 goora@noteforum.co.kr
