인피니언 테크놀로지스(코리아 대표이사 이승수)는 UHF TV 방송 송신기에 사용하도록 설계된 50V LDMOS 트랜지스터를 출시한다고 밝혔다.

신제품 중 한 디바이스는 현재 UHF TV 방송 송신기 용으로 시장에서 제공되는 제품들 중 최고의 피크 출력을 제공한다. 이들 신형 제품은 전체 470 – 806MHz TV 방송 대역에서 더 높은 출력을 제공하므로 증폭기 설계자는 더 적은 수의 트랜지스터를 사용해 목표 출력을 얻을 수 있으며, 따라서 단순해진 설계로 부품 수는 줄이고 신뢰성을 높여 비용 절감을 달성할 수 있다고 회사측은 전했다.

고전력 PTVA047002EV는 DVB-T (8k OFDM) 신호에서 시중의 다른 디바이스보다 8퍼센트 높은 평균 135W의 정격 출력 및 17.5dB 이득을 갖는다. 12KW의 방송 증폭기 설계에서 증가된 전력은 최대 20개의 RF 전력 트랜지스터를 없애줄 수 있어 전체 시스템 비용을 크게 낮추면서 동시에 적어진 부품 수와 간소화된 설계로 신뢰성을 높일 수 있다고 회사측은 설명했다. 보다 낮은 전력의 PTVA042502EC 및 PTVA042502FC 트랜지스터는 DVB-T (8k OFDM) 신호에서 55W 평균 출력 및 18.5dB 이득을 제공하므로 갭 필터와 같은 애플리케이션에 적합하다고.

500MHz에서 26퍼센트(typ)의 뛰어난 효율로 열 방출을 줄일 수 있다. 패키지의 열 저항(Rth 0.20도 C/Watt) 또한 낮아 인피니언의 50V LDMOS 기술은 우수한 열 관리와 소형 히트 싱크 설계를 가능하게 하며, 이는 비용을 낮추고 신뢰성은 더욱 높여준다고 회사측은 전했따.

그 밖에 모든 인피니언 50V LDMOS 트랜지스터는 3dB 입력 오버드라이브에서 10:1 VSWR 부하 부정합 견디는 높은 내구성, 넓은 게이트 소스 전압 범위(-6V ~ 12V) 및 ESD 보호 기능 등의 특징을 갖췄다.

신제품 UHF TV 방송 전력 트랜지스터의 엔지니어링 샘플이 현재 제공되고 있으며, PTVA042502EC 및 PTVA042502FC는 이번 분기에 양산을 시작할 예정이다. PTVA047002EV는 2014년 1분기에 양산 예정이다. 거버 파일과 관련 문서를 포함한 완전한 기준 설계/평가 보드 킷이 제공된다.

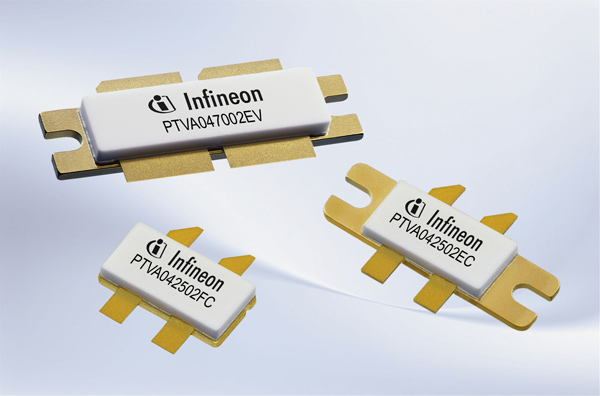

PTVA047002EV는 귀모양(eared) 플랜지형 오픈 캐비티 275스타일 패키지로 제공된다. PTVA042502EC 및 PTVA042502FC는 각각 귀모양 및 귀없는(earless) 플랜지형 오픈 캐비티 248스타일 패키지로 제공된다.

인피니언 RP 전력 트랜지스터 및 통합 RF 전력 증폭기의 포트폴리오에 대한 자세한 정보는 www.infineon.com/rfpower 를 통해 확인할 수 있다.
