다양한 전자 애플리케이션을 공급하고 있는 반도체 회사 ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)가 저전력 OP 앰프(OP-Apms) 제품군에 속하는 최신 나노파워 OP 앰프 'TSU10X' 시리즈를 공개했다. 이 제품들은 구동 온도 범위 전체에서 초저전력 소모를 제공하여, 대기 전류(quiescent current)가 주요 이슈인 경우의 설계 시, 전력 수요 예측 및 배터리 수명를 최적화 할 수 있다고 회사측은 밝혔다.

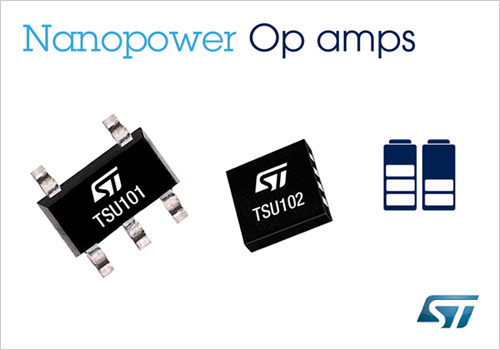

'TSU10X'시리즈(TSU101, TSU102, TSU104)는 각각 싱글, 듀얼, 쿼드 설정으로 제공된다. 리튬 이온 배터리의 전형적인 자기방전 전류보다 적은 전류를 소모하기 때문에, 에너지 하베스팅 시스템, 개인용 의료 모니터기, 화재 경보기, 수동 적외선 감지기, 무선 센서, 보안 카메라, 스마트 태그 등 다양한 분야의 애플리케이션에서 소형 코인 셀로도 장시간 작동이 가능하다.

사용 가능 온도 범위 내 최대 전류는 1.8V와 3.3V에서 출력이 각각800nA, 850nA까지 낮으며,  평균 전류 소모는 온도25°C, 전류1.8V기준, 508nA출력으로 이용 가능하다. 최대 입력 오프셋 전압은4.5mV이며, 300pA 의 입력 바이어스 전류(input bias current)를 소모한다. 또한, TSU10X 시리즈는 입력이 1이면 출력이 1인 선형성을 갖는 레일-투-레일 입/출력 시스템(rail-to-rail inputs and outputs)으로 1.5V 에서5.5V의 범위에서 작동하며, 통상 이득대역폭의 곱(gain-bandwidth product)은 8kHz 이다.

ST의 TSU10x는 나노파워 비교제품인 TS88x 시리즈에 포함되며, 설정에 따라 현재 SC70, SOT23-5, DFN8 2x2, MiniSO8, QFN16 3x3, TSSOP14 패키지로 제공된다. 1,000 개 이상 주문 시 개 당 0.5달러부터 가능하다.

제품에 대한 더 자세한 내용은 www.st.com/tsu-nanopower 에서 확인 가능하다.

김원영 기자 goora@noteforum.co.kr
