리니어 테크놀로지 코리아(대표 홍사곽)는 12µA에 불과한 대기 전류로 배터리 동작 시간을 최대화 시키는 140V 입력이 가능한 고효율 벅 컨버터(제품명 LTC3638)를 출시했다고 밝혔다.

LTC3638은 최고 250mA의 연속 출력 전류를 제공, 4V ~ 140V의 입력 전압 범위에서 동작하며, 텔레콤, 산업, 항공, 자동차 애플리케이션에서 이상적으로 사용된다. LTC3638은 내부 동기식 정류 및 프로그램이 가능한 히스테릭 모드 설계를 활용하며 광범위한 출력 전류에서 효율을 최적화시키고 88%로 높은 효율을 제공하며 12µA에 불과한 대기 전류를 요구하여 배터리 동작 시간을 최대화시킨다고 회사측은 전했다. 사용자 프로그램이 가능한 출력 전류 제한은 애플리케이션 요구에 따라 20mA ~ 250mA로 설정될 수 있다.

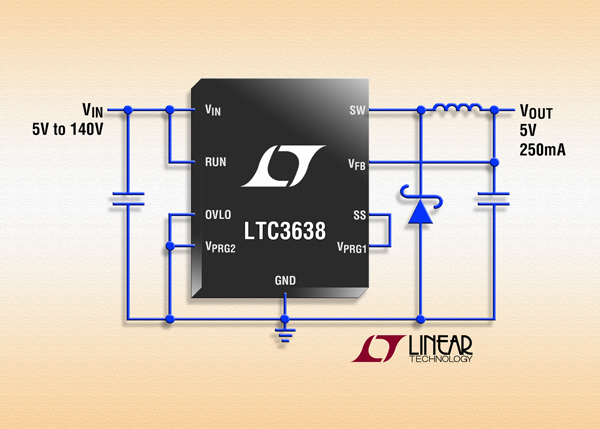

LTC3638은 1.8V, 3.3V 또는 5V의 고정 출력 전압으로 프로그램될 수 있으며 레지스터 디바이더는 0.8V ~ V_IN범위에서 출력을 프로그램하기 위해 사용될 수 있다. LTC363의 열 성능이 강화된 스킵 핀 MSOP 패키지는 고전압 입력시 필요한 추가적인 핀 이격 거리를 제공한다. 이 제품의 MSOP 패키지와 4개에 불과한 소형 외부 부품들의 조합은 광범위한 애플리케이션을 위해 컴팩트한 솔루션 풋프린트를 제공한다고.

LTC3638은 내부 하이사이드 및 동기식 파워 스위치를 활용하며 무부하일 때 12µA만 소모하면서 출력 전압 레귤레이션을 유지시킨다. 따라서 올웨이즈온 배터리 구동식 애플리케이션에 이상적이라고 회사측은 전했다. 컨버터의 고유의 안정성 덕분에 외부 보정 기능이 필요하지 않아 설계가 단순화되고 솔루션 풋프린트가 최소화된다. 추가적인 특징으로는 0.8V +1%의 정밀 피드백 전압 레퍼런스, 내부 또는 외부 소프트 스타트 및 피드백 비교기 출력이 있으며 이를 통해 여러 개의 LTC3638을 고전류 애플리케이션을 위해 병렬로 연결할 수 있다.

리니어 테크놀로지가 공개한 140V, 250mA 동기식 벅 컨버터 LTC3638 의 주요 특징은 다음과 같다.

• 폭넓은 동작 입력 전압 범위: 4V ~ 140V
• 최고 효율을 위한 동기식 동작
• 20mA ~ 250mA로 조절가능한 최대 출력 전류
• 내부 하이 사이드 & 로우 사이드 파워 MOSFET
• 보정 기능이 필요없음
• 낮은 드롭아웃 동작: 100% 듀티 싸이클
• 낮은 대기 전류: 12μA
• 폭넓은 출력 범위: 0.8V ~ V_IN
• 0.8V +1% 피드백 전압 레퍼런스
• 정밀 RUN 핀 임계값
• 내부 또는 외부 소프트 스타트
• 1.8V, 3.3V, 5V로 프로그램 가능하거나 조절 가능한 출력
• 외부 부품이 거의 필요없음
• 프로그램 가능한 입력 과전압 록아웃
• 열 성능이 강화된 고전압 MSOP 패키지

LTC3638EMSE 의 가격은 개당 3.65달러에서 시작한다. 산업 온도 버전인 LTC3638IMSE는  -40°C ~ 125°C 동작 접합 온도를 보증하며 개당 4.02달러이다. 자동차 온도 버전인 LTC3638HMSE는 -40°C ~ 150°C 동작 접합 온도에서 동작하도록 보증되었으며 개당 4.27 달러에 제공된다. 고 신뢰성 군사용 플라스틱 버전인 LTC3638MPMSE는 -55°C ~ 150°C의 동작 접합 온도의 규격을 준수할 수 있도록 테스트 되고 보증되며, 개당 10.84 달러로 공급된다. 모든 가격은 1,000개 수량 기준으로 모든 버전의 제품들은 즉시 이용할 수 있다. 자세한 사항은 www.linear.com/product/LTC3638 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
