리니어 테크놀로지 코리아(대표 홍사곽)는 고효율의 입력 전류 제한 기능을 갖추고 고속 충전을 위해 액티브 커패시터 밸런싱 제공하는 벅 부스트 수퍼커패시터 차저(제품명 LTC3128)를 출시했다고 밝혔다.

이 제품은 1개 또는 2개의 직렬 수퍼커패시터에 대해 액티브 충전 밸런싱 기능을 제공한다. LTC3128은 +/-2% 정밀도로 최고 3A까지 프로그램 할 수 있는 평균 입력 전류 제한 기능의 특징을 제공하며, 전력 소스 과부하를 방지하면서 커패시터 재충전 시간을 최소화시킬 수 있다고 회사측은 전했다.

고효율 액티브 충전 밸런싱은 소모적인 외부 밸러스트 저항을 제거하여, 불균형 커패시터에 밸런스 된 동작과 충전을 보장하며 재충전 주기를 줄여준다. 프로그램이 가능한 최대 커패시터 전압 클램프는 직렬로 연결된 스택에서 각 커패시터에 대해 전압을 자동으로 모니터링하고 감시하여, 커패시터가 노화되어 용량의 불균형이 만들어질 때 신뢰성 높은 동작을 보장한다고. 저잡음 벅 부스트 토폴로지를 통해 출력 수퍼커패시터는 입력전압이 낮거나 높거나에 상관없이 충전될 수 있다. 낮은 RDS(on), 낮은 게이트 충전 동기식 스위치는 고효율 변환을 제공하며 저장 요소의 충전 시간을 최소화시킨다.

이러한 특징들이 통합되어 LTC3128은 백업 전력 애플리케이션에서 안전하게 충전하고 고용량 커패시터를 보호하는 데 이상적이라고 회사측은 강조했다.

리니어가 공개한 LTC3128 의 주요 특징은 다음과 같다.

• 최고 3A까지 프로그램 가능한 ±2% 정확도의 평균 입력 전류 제한 기능
• 프로그램이 가능한 최대 커패시터 전압 제한 기능
• 불균형 커패시터의 고속 충전을 위한 액티브 충전 밸런싱
• V_IN 범위: 1.72V ~ 5.5V
• V_OUT 범위: 1.8V ~ 5.5V
• 충전되었을 때 V_OUT 에서 1μA 미만의 대기 전류
• 최고 96% 효율
• 셧다운시 출력 차단: <1μA I_Q
• 정밀한 파워 굿 비교기
• 정확한 파워 오류 지시기
• 열 성능이 향상된 20핀 4mm × 5mm × 0.75mm QFN & 24핀 TSSOP 패키지

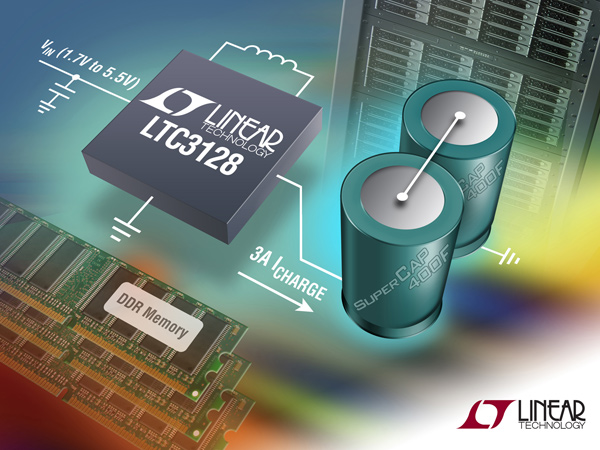

▲ 2%의 정밀한 입력 전류 제한 기능의 3A 벅부스트 수퍼캡 차저

LTC3128의 입력 전류 제한 및 최대 커패시터 전압은 단일 저항을 사용하여 각각 프로그램될 수 있다. 평균 입력 전류는 0.5A ~ 3A 프로그래밍 범위에서 정확하게 제어되며, 개별 커패시터의 최대 전압은 1.6V ~ 3.0V로 설정될 수 있다. LTC3128의 다른 특징에는 Burst Mode? 동작시 VOUT 에서 1μA 미만의 대기 전류, 정확한 파워 굿, 전원 오류 표시기, 열 과부하 보호 기능들을 포함한다.

LTC3128은 콤팩트하면서 열 성능이 우수한 4mm x 5mm QFN 및 24핀 TSSOP 패키지로 되어 있으며, 두 패키지 모두 -40°C ~ 125°C 범위에서 동작될 수 있는 특징을 제공한다. E 등급 디바이스의 가격은 1,000개 수량 기준으로 개당 3.95달러이다. 자세한 정보는 www.linear.com/product/LTC3128 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
