리니어 테크놀로지 코리아(대표 홍사곽)는 통합형 라이드스루(ride-through) DC/DC 시스템 IC(제품명 LTC3355)를 출시했다고 밝혔다.

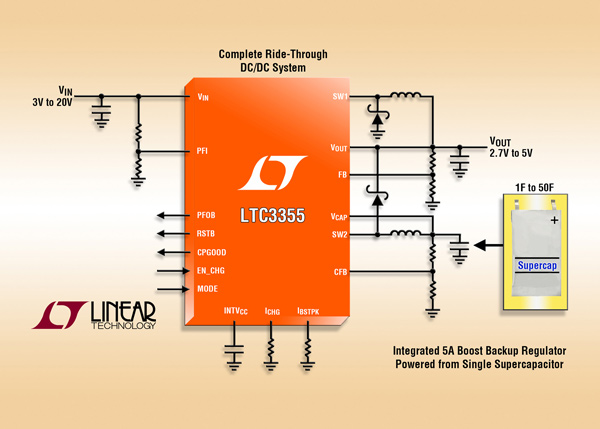

LTC3355는 단일 수퍼커패시터 에너지 소스에서 V_IN 전력이 갑자기 손실되는 경우, V_OUT의 임시 백업 즉, 라이드스루를 위해 부스트 컨버터가 내장된 주요 벅 레귤레이터의 특징을 제공한다. 이 디바이스는 수퍼커패시터(또는 다른 저장요소)의 완벽한 충전을 제공하기 위해 V_IN, V_OUT의 모니터링, 백업 전력을 위한 자동 스위치오버 등 필수적인 모든 기능을 포함하며, 비동기식 정주파수 전류 모드 모놀리식 1A 벅 스위칭 레귤레이터는 최고 20V 입력 전원에서 2.7V ~ 5V의 레귤레이트된 출력 전압을 제공한다. 디바이스는 라이드스루, 다잉 개스프(dying gasp) 또는 파워 미터, 산업용 알람, SSD(solid state drive)에 사용되는 데이터 백업 전원장치에 이상적이라고 회사측은 전했다.

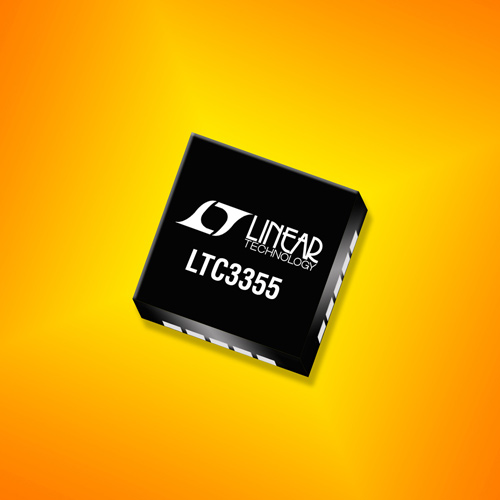

▲ 통합형 라이드스루 DC/DC 시스템 IC

LTC3355는 단일 수퍼커패시터, 전해 커패시터 또는 NiMH 배터리를 충전하기 위해 V_OUT로부터 전력을 공급받는 1A 프로그램이 가능한 정전류/ 정전압(CC/CV) 리니어 차저를 이용한다. 온도 조절 루프는 충전 전류를 최대화하면서 다이 온도를 110°C로 한정한다. V_IN 전원이 프로그램이 가능한 파워 오류 비교기 입력(power-fail comparator input, PFI) 임계값 이하로 하강할 때 디바이스의 정주파수 비동기식 전류 모드 5A 부스트 스위칭 레귤레이터는 수퍼커패시터에서 V_OUT 으로 전력을 공급한다. 백업 전력은 0.5V로 낮은 커패시터 전압을 이용해 V_OUT 로 공급될 수 있다. 디바이스는 프로그램이 가능한 부스트, 차저, V_IN 제한 기능을 비롯해 V_IN 파워 오류 지시기, VCAP 파워 굿 지시기, V_OUT 파워온 리셋(power-on reset, POR) 출력 등의 특징을 갖추고 있다.

리니어 테크놀로지가 공개한 LTC3355의 주요특징은 다음과 같다.

• V_IN 전압 범위: 3V ~ 20V
• V_OUT 전압 범위: 2.7V ~ 5V
• 1A 전류 모드 벅 메인 레귤레이터
• 단일 수퍼커패시터에서 전력을 공급받는 5A 부스트 백업 레귤레이터
• 수퍼커패시터 에너지의 최대 활용을 위해 0.5V까지 하강되는 입력에서 동작하는 부스트 레귤레이터
• 과전압 보호 기능 및 1A로 프로그램할 수 있는 수퍼커패시터 충전 전류
• 단일 셀 CC/CV 배터리 충전을 지원하는 차저
• 프로그램이 가능한 V_IN 전류 제한 기능
• 프로그램이 가능한 부스트 전류 제한 기능
• V_IN 전력 오류 지시기
• VCAP 파워 굿 지시기
• V_OUT 파워 온 리셋 출력
• 소형 20핀 4mm x 4mm x 0.75mm QFN 패키지

LTC3355는 열 성능이 강화된 20핀 로우 프로파일 (0.75mm) 4mm x 4mm QFN 패키지에서 이용할 수 있다. 디바이스는 -40°C ~ 125°C 접합 온도 범위에서 동작하며 지금 바로 이용할 수 있다. 가격은 1,000개 수량 기준으로 E 등급의 경우 개당 3.25 달러에서 시작한다. 자세한 정보는 www.linear.com/product/LTC3355 에서 확인할 수 있다.
