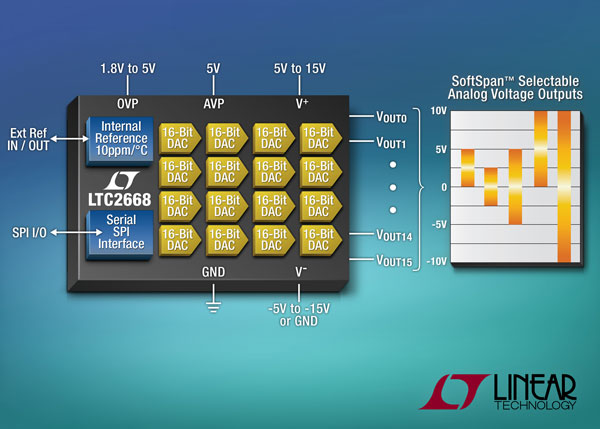

리니어 테크놀로지 코리아(대표 홍사곽)는 소프트스팬(SoftSpan™)출력을 제공하는 16채널, 16비트 전압 출력 DAC(digital-to-analog converter, 제품명 LTC2668-16)를 출시했다고 밝혔다.

각각의 SoftSpan™ 출력들은 5개의 유니폴라(uniploar) 및 바이폴라 출력 범위에서 하나를 선택하여 최고 ±10V까지 독립적으로 구성될 수 있으며, 각각의 레일투레일 DAC 출력은 부하 레귤레이션을 보장하여 10mA를 소싱하거나 싱킹할 수 있다고 회사측은 설명했다. 또한 1000pF 의 고용량성 부하에서도 안정적으로 구동된다고. 이 같은 특징은 LTC2668이 광 모듈, 프로그램가능한 로직 컨트롤러(PLC), MRI 및 x-레이 이미징, 자동 테스트 장비, 레이저 식각 장비, 스펙트럼 애널라이저, 오실로스코프 등의 애플리케이션에서 요구되는 다양한 부하를 구동하는 데 이상적이라고 회사측은 강조했다.

LTC2668은 컴팩트한 6mm x 6mm QFN 패키지로 공간 절약 특징을 제공하며, 대안제품인 16채널 DAC와 비교해 풋프린트가 거의 50% 더 작다. LTC2668은 단일 5V 전원으로 동작될 수 있거나 출력 전압 범위 요건에 따라 듀얼 바이폴라 전원으로 동작할 수 있다. 이 디바이스는 5가지의 소프트스팬 출력 범위를 생성하는 2.5V 10ppm/oC max 레퍼런스를 포함하거나 또는 외장 레퍼런스로도 구동될 수 있다. 편의성이 강조된 16:1 고전압 아날로그 멀티플렉서를 통해 사용자는 회로 무결성(circuit integrity)을 모니터할 수 있거나 회로 내의 보정 기능을 수행하여, 보드 실제 면적을 획기적으로 절약시켜 준다고. LTC2668은 AC 바이어스를 생성하거나 시스템에 디더링(dither)을 적용할 수 있는 A/B 토글 기능을 지원한다. LTC2668은 SPI 호환 가능한 직렬 인터페이스를 통해 조절되며, 1.8V~5V 범위의 독립적인 디지털 전원에서 전력을 공급받을 수 있다.

리니어 테크놀로지 코리아가 공개한 LTC2668 의 특징은 다음과 같다.

• 정밀 통합 레퍼런스 10ppm/°C Max
• 독립적으로 프로그램할 수 있는 출력 범위: 0V ~ 5V, 0V ~ 10V, ±2.5V, ±5V, ±10V
• 모든 범위에서 전체 16-Bit/12-Bit 해상도
• 최대 INL 오류: 16 Bits일 때 ±4LSB
• 소프트웨어 또는 전용 핀을 통한 A/B 토글
• 16:1 아날로그 멀티플렉서
• 전체 보증 온도 범위에서 균일한 성능 유지
• 내장 또는 외장 레퍼런스
• 출력은 보장된 ±10mA 구동
• 1.8V ~ 5V SPI 시리얼 인터페이스
• 6mm x 6mm 40핀 QFN 패키지

LTC2668은 16비트 및 12비트 두 가지 버전으로 제공되며 상업, 산업, 자동차(-40oC ~ 125oC) 온도 등급으로 이용할 수 있다. LTC2668-16 가격은 1,000개 기준으로 개당 31.25 달러로 책정되었으며 LTC2668-12는 개당 25.75 달러로 책정되었다. LTC2668 제품군 DC2025A 평가 보드는 www.linear.com/demo및 리니어 테크놀로지 세일즈 사무실을 통해 구입할 수 있다. 데모 보드는 DC2026A를 사용하는 Linduino™ 펌웨어 개발 시스템으로 지원된다. 자세한 정보는 www.linear.com/product/LTC2668 및 www.linear.com/solutions/linduino 를 통해 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
