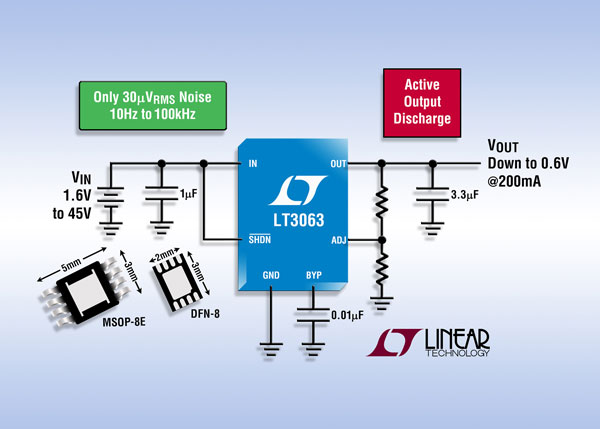

리니어 테크놀로지 코리아(대표 홍사곽)는 액티브 출력 방전 기능을 제공하는 고전압, 저잡음, 낮은 드롭아웃 전압 리니어 레귤레이터(제품명 LT3063)을 출시했다고 밝혔다. 이 IC는 최대 부하 조건에서 300mV의 드롭아웃 전압 특성을 가지며 최대 200mA의 연속 출력 전류를 제공한다.

LT3063은 SHDN 핀이 로우로 구동되거나 입력 전압이 꺼질 경우 출력 전압을 방전하는 NMOS 풀다운 회로를 내장하고 있다. 급속 출력 방전은 하이엔드 이미징 센서와 같이 스타트업 및 셧다운시 전력 조절을 요구하는 애플리케이션에서 부하측을 보호하는데 도움을 준다.

LT3063은 1.6V ~ 45V의 폭넓은 입력 전압 범위의 특징을 제공하며 0.6V ~ 19V에 해당하는 조절 가능한 출력 전압을 제공한다. 단일 커패시터는 프로그램 가능한 초저 잡음 동작을 제공하며, 10Hz ~ 100kHz 대역폭에 대해 불과 30µVRMS 이며, 레퍼런스 소프트스타트 기능을 제공하여, 턴온시 출력 전압 오버슛을 방지한다. LT3063의 출력 전압 톨러런스는 전체 라인, 부하, 온도 조건에서 ±2%로 정확하다. 디바이스의 입력과 출력 전압 범위, 고속 과도응답, 동작시 45µA의 낮은 대기 전류, 셧다운시 3µA 미만의 대기 전류 등의 특징은 최적의 동작시간을 요구하는 배터리 구동식의 휴대형 시스템을 비롯해 자동차, 산업, 항공 분야의 전원 공급 애플리케이션을 위한 뛰어난 선택 사항이라고 회사측은 전했다.

LT3063은 소형의 저가형 세라믹 출력 커패시터에서 안정성과 과도 응답 특성이 최적화 되어 있다. 이 IC는 최소 3.3µF 출력 커패시터에서 안정적이다. 디바이스의 내부 보호 회로는 역 배터리 보호, 역 전류 보호, 폴드백을 갖춘 전류 제한, 열 제한 등의 기능을 포함한다.

리니어 테크놀로지 코리아가 공개한 LT3063 의 주요 특징은 다음과 같다.

• 출력 전류 : 200mA
• 낮은 드롭아웃 전압 : 300mV
• 셧다운시 또는 입력 전원 제거시 액티브 출력 전압 방전 기능
• 저잡음 : 30µV_RMS (10Hz ~ 100kHz)
• 낮은 대기 전류 : 45µA
• 폭넓은 입력 전압 범위 : 1.6V ~ 45V
• 조절 가능한 출력 전압 범위 : 0.6V ~ 19V
• 출력 톨러런스 : 전체 부하, 라인 & 온도조건에서 ±2%
• 단일 커패시터 소프트스타트 레퍼런스& 더 낮은 출력 잡음
• 3.3µF 세라믹 커패시터에서 안정화
• 낮은 셧다운 전류 <3µA
• 역 배터리 & 역 전류 보호기능
• 폴드백 기능을 갖춘 열 제한 & 전류 제한
• 열 성능이 강화된 8핀 2mm x 3mm DFN & MSOP 패키지

LT3063은 열 성능이 향상된 8핀 2mm x 3mm DFN and MSOP 패키지로 제공되며, 콤팩트한 풋프린트를 제공한다. E 등급 및 I 등급 제품의 동작 접합 온도는 –40°C ~ +125°C이며, 고신뢰성의 H 등급 제품의 동작 접합온도는 –40°C ~ +150°C이다. 군사용 MP 등급의 동작 온도는 –55°C ~ +150°C이다. E 등급 경우 DFN 및 MSOP 패키지 두 가지로 모드로 제공되며 각각의 제품들은 1,000개 수량 기준으로 개당 1.67달러로 공급된다. 모든 디바이스는 지금 이용할 수 있으며, 자세한 정보는 www.linear.com/product/LT3063 에서 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
