리니어 테크놀로지 코리아(대표 홍사곽)는 수확 가능한 에너지를 이용할 때 배터리 수명을 연장할 수 있도록 최대 50mA의 연속 출력 전류를 제공하는 통합적인 에너지 수확 솔루션(제품명 LTC3331)을 출시했다고 밝혔다.

단순한 10mA의 션트는 수확된 에너지로 재충전 배터리를 충전하며, 반면에 배터리 차단 기능은 배터리가 심하게 방전되는 것을 보호한다. LTC3331은 수확된 에너지에서 부하로 조절된 전력을 제공할 때 배터리에서 요구하는 전원 전류는 200nA 에 불과하며, 무부하 상태에서 배터리 구동시 요구하는 동작 전류는 950nA 에 불과하다고 회사측은 전했다.

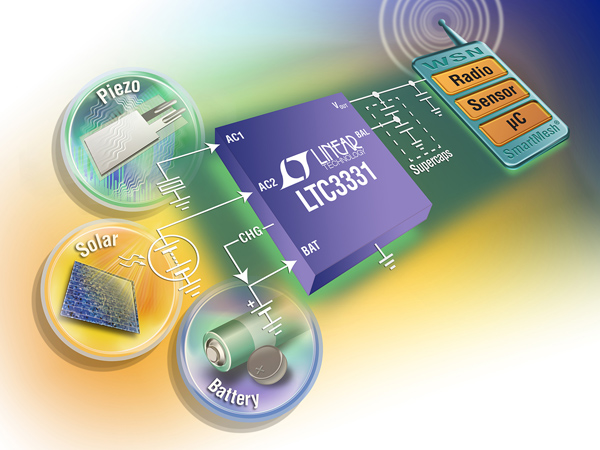

LTC3331은 고전압 에너지 수확 전원 공급장치, 배터리 차저, 재충전형 배터리로 구동되는 동기식 벅부스트 DC-DC 컨버터를 통합하고 있으며, 무선 센서 네트워크와 같은 에너지 수확 애플리케이션을 위해 간단한 연속 조절 출력을 생성한다. 에너지 수확 전원 공급장치는 AC 또는 DC 입력을 탑재한 전체 파형 브리지 정류기, 고효율 벅 컨버터가 포함되었으며, 압전기(AC), 태양력(DC), 마그네틱(AC) 소스에서 에너지를 수확한다. 수확된 에너지를 이용할 수 없을 때, 재충전형 배터리 입력은 벅부스트 컨버터에 전원을 공급한다. 이 벅부스트 컨버터는 출력보다 높거나, 낮거나 또는 동일하든지에 관계없이 최고 4.2V의 전체 배터리 전압 범위에서 동작한다. LTC3331은 더 이상 수확할 수 있는 소스가 없을 경우 자동으로 배터리로 전환한다.

LTC3331의 에너지 수확 입력은 3V ~ 19V AC 또는 DC의 전압 범위에서 동작하며, 압전기, 태양력, 마그네틱 에너지 원 배열에 사용하는데 이상적이다. 이러한 입력 저전압 록아웃 임계 설정은 3V 및 18V 범위에서 프로그램 할 수 있으며, 이를 통해 애플리케이션은 피크 전류 전송 지점에서 에너지 수확원을 동작시킬 수 있다. 다른 기능에는 핀 호환 가능한 출력 전압 및 벅 부스트 피크 전류 제한, 수퍼커패시터 밸런서, 입력 보호형 션트(VIN ≥20V일 때 최고 25mA)를 포함한다.

리니어 테크놀로지 코리아가 공개한 LTC3331 의 주요 특징은 다음과 같다.

• 입력 우선순위기를 갖춘 듀얼 입력, 단일 출력 DC/DC
  • 에너지 수확 입력: 3.0V ~ 19V 벅 DC/DC
  • 배터리 입력: 최고 4.2V 벅부스트 DC/DC
• 10mA 션트 배터리 차저, 프로그램 가능한 유동 전압 제공: 3.45V, 4.0V, 4.1V, 4.2V
• 저 전압 배터리 차단 기능
• 초저 대기 전류: 무부하일 때 950nA
• 수퍼캐퍼시터 밸런서 통합
• 최고 50mA의 출력 전류
• 프로그램 가능한 DC/DC 출력 전압, 벅 UVLO & 벅부스트 피크 입력 전류
• 고집적 저손실 전체 파형 브리지 정류기
• 입력 보호 션트: V_IN ≥ 20V일 때 최고 25mA
• 5mm × 5mm QFN-32 패키지

LTC3331EUH는 5mm x 5mm QFN 패키지로 이용할 수 있다. 가격은 1,000개 수량 기준으로 3.55 달러에 제공된다. 산업용 온도 등급인 LTC3331IUH는 현재 공급 중이다. 가격은 1,000 개 기준으로 개당 3.90 달러이며, 모든 버전은 지금 즉시 이용할 수 있다. LTC3331에 대한 자세한 사항은 www.linear.com/product/LTC3331 에서 확인할 수 있다.
