인피니언 테크놀로지스(코리아 대표이사 이승수)가 일반적으로 자동차의 전동 파워 스티어링 시스템에는 스티어링 토크의 신뢰성 높고 정밀한 검출을 위해서 2개의 센서 칩이 필요하지만 패키지 혁신을 통해서 향후 하나의 센서 칩만을 사용하도록 했다고 밝혔다.

인피니언의 새로운 듀얼-센서 패키지를 적용한 선형 홀 센서 제품군과 각도 센서 제품군은 ASIL D 시스템을 지원한다. 또한 자율 운전에 이용되는 등 높은 가용성을 필요로 하는 스티어링 시스템에서 공간 소모를 줄이고 시스템 비용을 낮출 수 있도록 한다. 이 듀얼 센서 패키지는 인피니언의 독일 레겐스부르크 설비에서 개발되었다.

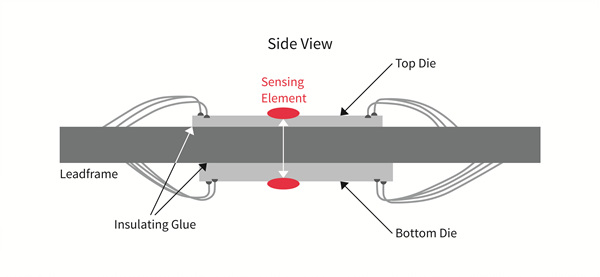

적층식 탑재 기술을 이용함으로써 이들 선형 홀 센서 및 각도 센서 제품은 겨우 1mm 두께에 불과한 소형 표준 PG-TDSO 패키지로 2개의 개별 센서를 결합하고 있다. 센서들을 옆으로 나란히 배치하는 통상적 방식과 달리 인피니언은 고유의 플립 칩 기법을 이용해서 2개 센서를 적층하고 있다. 그럼으로써 전동 파워 스티어링(EPS), 쓰로틀 제어, 페달 위치, 브러쉬리스 DC 모터 제어(EPS 모터, 트랜스미션, 클러치 엑추에이터 등) 등 안전성 애플리케이션에서 귀중한 공간과 비용을 절약할 수 있다.

이 듀얼 센서 패키지는 2개 선형 홀 센서나 2개 각도 센서를 결합하고 있다. 두 센서가 각기 별도의 전원과 별도의 출력 신호들을 이용한다. 이들 센서는 갈바닉 절연으로 전기적으로 분리되어 있다. 따라서 2개 센서가 각기 독립적으로 동작하여 시스템의 신뢰성을 향상시킨다. 8핀 또는 16핀 SMD 패키지로 제공된다. 같은 패키지로 인피니언은 단일 센서 버전 제품들도 제공한다.

센서의 중복성은 향상된 ISO 26262 규격을 적용하는 새로운 세대의 EPS 시스템뿐만 아니라 홀 효과 토크 센서와 GMR/AMR(Giant Magneto Resistance: 거대 자기 저항/Anisotropic Magneto Resistance: 이방성 자기 저항) 각도 검출을 이용하는 그 밖의 안전성 애플리케이션에서 중요한 요구사항이다. 이 듀얼 센서 패키지는 ASIL D 시스템을 지원한다. 인피니언은 자동차 시스템 협력사들이 ISO 규격을 충족하는 시스템을 설계하는 것을 지원하기 위해서 ISO 26262 도큐멘트와 안전성 분야에서 축적한 전문지식을 제공한다.

인피니언 테크놀로지스 센서 및 제어 사업부 사업부장인 랄프 보르네펠트(Ralf Bornefeld) 부사장은 "ISO 26262에 따라 전동 파워 스티어링 등 안전이 중요한 애플리케이션은 센서의 중복성을 요구한다. 자동차 분야에서 가장 포괄적인 자기 센서 포트폴리오를 구축하고 있는 인피니언은 2개 센서를 단일 패키지로 지능적으로 통합함으로써 센서 중복성 요구를 해결하고 있다. 2개 센서를 단일의 소형 패키지로 통합하여 고객들이 시스템 비용을 낮추고 컴팩트한 ASIL D 시스템을 설계할 수 있도록 한다"고 말했다.

김원영 기자 goora@noteforum.co.kr
