리니어 테크놀로지 코리아(대표 홍사곽)는 6.25mm x 6.25mm 풋프린트만 필요한 1.8mm 초박막 프로파일 LGA 패키지로 제공, PCIe, ATCA, microTCA카드 & 백사이드 PCB에 적합한 3A ?Module(마이크로모듈) 스텝다운 레귤레이터(제품명 LTM4623)를 출시한다고 밝혔다.

솔더 페이스트를 이용한 패키지 높이는 2mm 미만으로, 다양한 PCIe(Peripheral Component Interconnect Express), 임베디드 컴퓨팅에서 AdvancedTCA 캐리어 카드용 AMC(Advanced Mezzanine Cards)의 높이 규격을 준수한다. 소형 크기로 높이가 낮은 LTM4623은 PCB의 후면으로 실장 될 수 있으며, 메모리 및 FPGA와 같은 부품을 위한 상부 측 공간의 통제를 받지 않는다. LTM4623은 4V ~ 20V 입력 전원에서 동작하며 최대 DC 출력 전압오류가 1.5%인 0.6V ~ 5.5V인 출력 전압을 정밀하게 조절한다. 애플리케이션 사례는 초고밀도 데이터 스토리지, 게이트웨이 컨트롤러, 40Gbps ~ 100Gbps 네트워크 장비 등이 포함된다.

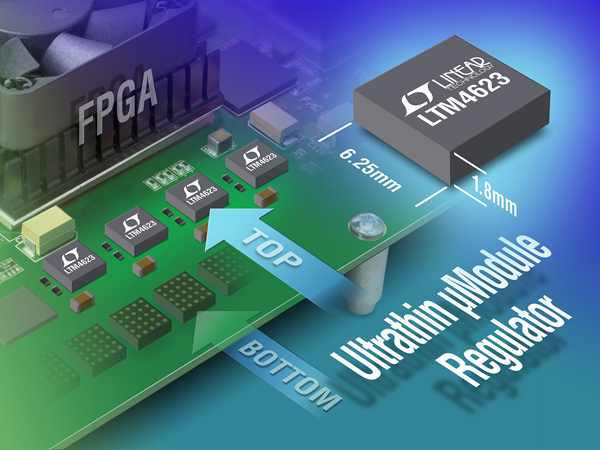

▲ 초박막 3A ?Module 레귤레이터

LTM4623 솔루션은 0.5㎠ 듀얼 사이드 PCB 또는 단일 측 PCB에서 1㎠ 이 내에 잘 맞는다. 회로는 입력 커패시터 1개 및 출력 커패시터 1개, V_OUT을 설정할 수 있는 저항, V_OUT 트랙킹 및 소프트 스타트를 위한 소형 커패시터만 필요로 한다. 보조 5V 바이어스를 갖춘 LTM4623은 2.375V로 낮은 입력 전원에서 동작한다. 3A일 때 12V_IN 를 1.5V_OUT 와 3.3V_OUT 로 변환하는 동작 효율은 각각 80% 및 88%이다. 12V_IN 에서 1.5V_OUT의 전력 손실은 1.1W으로 정션온도(junction temperature)에서 24°C만 상승하는 결과를 제공한다. LTM4623은 ?40°C ~ 125°C 동작을 보장한다.

리니어 테크놀로지 코리아가 공개한 LTM4623의 주요 특징은 다음과 같다.

• 초박막1.8mm x 6.25mm x 6.25mm LGA 3A ?Module 레귤레이터
• 0.5㎠ 미만의 총 솔루션, 듀얼 사이드 PCB
• 폭넓은 입력 전압 범위 = 4V ~ 20V
• 0.6V ~ 5.5V에서 저항으로 출력 전압 조절 가능
• 과전압, 과전류 & 과열 보호 기능


1,000개 수량 기준으로 개당 6.05 달러에 책정되어 있다. 제품에 대한 자세한 사항은 www.linear.com/product/LTM4623 를 통해 확인할 수 있다.
