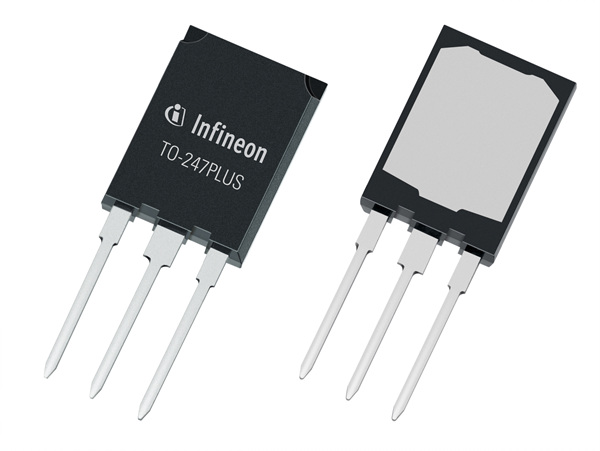

인피니언 테크놀로지스(코리아 대표 이승수)는 새로운 TO-247PLUS 패키지를 출시하면서 고전력 애플리케이션을 위한 자사의 디스크리트 IGBT 제품군을 확장하였다.

이 새로운 패키지는 JEDEC 표준인 TO-247-3과 동일한 풋프린트 및 핀아웃에 최대 120A IGBT와 최대 정격 다이오드를 단일 패키지로 사용가능하다. TO-247PLUS 패키지 제품은 UPS(무정전 전원장치), 용접기, 태양광, 산업용 드라이브 등의 산업용 애플리케이션과 파워트레인 인버터 등의 자동차 애플리케이션에 적합하며, 기존 디자인을 더 높은 전력 출력으로 업그레이드 하거나 열 조건을 향상시킴으로써 시스템 신뢰성과 수명을 향상시킬 수 있다. 더 높은 전류 용량의 TO-247PLUS는 병렬로 사용될 소자 수를 줄일 수 있으므로 더욱 더 컴팩트한 디자인을 가능하게 한다.

새 패키지는 클립이나 압력식 실장을 이용해서 방열판으로 탑재할 수 있도록 설계되었다. 이 탑재 방식의 이점은 패키지로 압력이 골고루 분포되도록 하고, 열 전도성을 향상시키고, 강한 진동이나 기계적 충격에 대해서 더 높은 기계적 안정성을 보장한다는 것이다.

TO-247PLUS 패키지는 고정 홀을 없애서 표준 TO-247에 비해서 70퍼센트 더 넓은 실리콘 다이 면적을 수용할 수 있다. 뿐만 아니라 열 패드 면적이 26퍼센트 더 넓어짐으로써 표준 TO-247에 비해서 20퍼센트 더 낮은 열 저항 Rth(jh)를 달성한다. TO-247PLUS 패키지 바디는 특수한 '플라스틱 트라우저'(plastic trouser)를 이용해 연면 거리가 4.25mm로 늘어났다. 이것은 TO-247-3보다 2mm 더 긴 것이다. TO-247PLUS 패키지의 특수한 플라스틱 바디 화합물은 클립 압력을 더 잘 견딜 수 있으며, 새로운 본드 와이어링 방식은 DC 컬렉터 전류를 80A에서 160A로 높일 수 있도록 하여 IGBT의 더 높은 신뢰성과 더 긴 수명을 가능하게 한다.

100A 및 120A 정격의 새로운 TO-247PLUS 디스크리트 TRENCHSTOP IGBT 제품의 샘플을 현재 공급하고 있으며, 양산은 2015년 1분기에 시작할 예정이다. 새로운 TO-247PLUS IGBT 제품에 대한 자세한 사항은 www.infineon.com/TO-247PLUS 를 통해 확인할 수 있다.

김원영 기자 goora@noteforum.co.kr
