반도체 기업 ST마이크로일렉트로닉스(STMicroelectronics, 이하 ST)는 N 채널 파워 MOSFET MDmesh™ M2 시리즈에 새로운 제품군을 추가했다고 밝혔다. 새로운 제품들은 서버, 노트북, 통신, 가전 등의 전력 공급 장치, 특히 경부하 상태에서는 업계 최고 수준의 전력 효율성을 발휘하며, 갈수록 엄격해지는 에너지 효율성 목표치에 맞추어 스위칭 파워 컨버젼 솔루션을 보다 가볍고 컴팩트하게 개발할 수 있다고 회사측은 전했다.

새롭게 출시된 600V MDmesh M2 EP 제품군은 ST의 검증된 스트립 레이아웃(strip layout)을 새롭게 개선된 수직 구조와 최적화된 디퓨전 공정(diffusion process)과 결합한 제품으로, 더욱 낮은 온 저항과 업계 최저의 턴오프 스위칭 손실을 제공하여 이상적인 스위치 구현을 돕는다. 초고주파 컨버터(f> 150 kHz)용으로 맞춤화 되어 가장 까다로운 PSU(Power Supply Unit) 애플리케이션에도 안성맞춤이라고.

LLC와 같은 공진 토폴로지를 포함하여 하드 및 소프트 스위칭 토폴로지 두 가지 모두에 이상적이며, 경부하 조건에서는 특히 낮은 스위칭 손실을 구현한다. M2 EP 제품은 다른 모든 MDmesh M2 디바이스들처럼 낮은 게이트 전하(Qg)를 구현하며 턴오프 에너지(Eofff)를 최대 20％ 감소시키기 때문에 하드 스위칭 컨버터의 턴오프 스위칭 손실도 동일한 비율로 감소한다. 낮은 전류 범위에서의 이와 같은 Eoff 감소는 효율성 인증 법규가 갈수록 더 까다로워지고 있는 경부하 조건에서의 효율성 증대 효과로 이어질 수 있다.

개선된 형태의 턴오프 파형은 공진 컨버터에서의 높아진 효율성과 낮아진 잡음을 보여주며 매 사이클마다 보다 많은 에너지가 열로 발산하지 않고 저장되었다가 재사용될 수 있도록 해준다.

ST가 발표한 새로운 MDmesh M2 EP 시리즈의 주요 특징은 다음과 같다.

• 극히 낮은 Qg (최저 16 nC)
• 경부하 조건에 최적화된 정전용량 프로파일
• 소프트 스위칭에 최적화된 Vth 및 Rg 값
• 바디 다이오드의 견고성

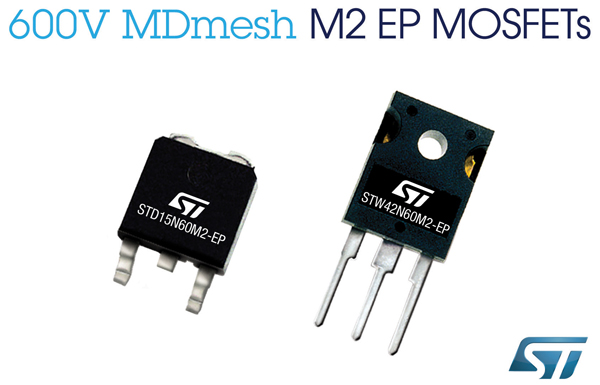

다양한 종류의 패키지(PowerFLAT 5x6 HV, DPAK, D2PAK, TO-220, TO-220FP, I2PAKFP 및 TO-247)로 제공되는 MDmesh M2 EP 제품군은 최고의 효율성을 요구하는 전원 공급 애플리케이션을 겨냥하고 있다. 모든 제품이 현재 생산 중이며, DPAK 패키지로 제공되는 STD15N60M2-EP의 가격은 1,000개 단위 주문 시 1 달러 50센트부터 시작된다. 보다 자세한 내용은 www.st.com/mdmeshm2 에서 확인할 수 있다.
